詳細情報 |
|||
電源: | DC24V | 正確さの等級: | III |
---|---|---|---|
Vertificationの正確さ: | 0.03% | 静的な力の測定の正確さの正確さ: | 0.2%~0.5% |
動作温度: | -25℃ | +45℃ | ||
ハイライト: | 測定の制御システム,計量システム産業 |
製品の説明
安全力の測定のコントローラー、デジタル重量の表示器4-20mAの出力
測定のコントローラーを、LED表示と、RS232、RS485の4~20mA出力、利用できる上敷のカスタム化強制して下さい
BST106-B60 [F]第2ピーク値力の測定のために適しています。
複数の種類の適用があります:
1. Positive&Negativeの方向実時間力の価値表示
2. ピーク値の検出/表示保有物
3. 出力およびAO/Digit伝達を驚かして下さい。
任意ピーク検出モード:肯定的な方向モード/負の方向モード/倍の方向モード。
検出のStart&Stop任意ピーク モード:境界モード/DI Pulse Mode/DI Switch Mode/DI Jump Mode。
技術仕様:
Loadcellの刺激電圧/流れ | DC9V/120mA |
最高。連結可能なLoacellいいえ。 | 4つのloadcells (350Ω) |
信号入力範囲 | -22.5~+22.5mV |
サンプリング周波数 | 3200Hz |
ディディミアム | 6つの定義可能なノーマル・オープン スイッチ入力 |
5ノーマル・オープンのリレー スイッチ出力[]:AC250V/DC24V、1A | |
AO | 出力される1つの定義可能なアナログ信号[AO]:4~20mA |
コミュニケーション | COM1 [RS232] &COM2 [RS485] |
連結可能 | ホストIPC/PLCおよびLEDの遠隔表示。 |
IPの等級 | IP65 |
詳細仕様:
標準の実行
- CMC GB/T 7724-2008PRCの国民の標準。
- OMIL R76:2006International推薦。
- 正確さの等級:III。
- 証明の正確さ:0.03%。
- 静的な力の測定の正確さ:0.2%~0.5%。
表示
- 英国の特性およびディジットの表示のための6+8の赤いLEDのデジタル管。
- 力の価値表示範囲:-60,000~+60,000。
- 力容量:設定の範囲1~60,000。
- 目盛分割:任意1、2、5、10、20、50、100、200、500。
- 表示決断:1/60,000。
- 力の価値単位:任意kg、t、g、どれも。
- 小数点:任意0、0.0、0.00、0.000、0.0000。
- 表示さわやかな時間:設定の範囲0.01~1.00s。
キーパッド
- モデル パネル土台:4キーの英国のキーパッド。
- モデル耐圧防爆:6キーの英国のキーパッド。
- 主調子のMenu&Shortcutモード操作。
Loadcellインターフェイス
- 刺激電圧/最高。流れ:DC9V/120mA [4-350Ω loadcells]。
- 信号入力範囲:-22.5~+22.5mV.
- Loadcellの出力感受性:1.0~2.5mV/V.
- 内部決断1/1,000,000の24ビット∑-△ADC。
- サンプリング周波数:3200Hz.
- 精密な力の測定、安定した表示および急速な応答のための任意特別な反振動デジタルろ過のアルゴリズム。
- ゼロ漂流:±0.1μV/℃ RTI (入力に関連して)。
- 利益漂流:±5ppm/℃.
- 非直線性:0.005%FS.
スイッチ/アナログ信号インターフェイス
- 6つのノーマル・オープン スイッチ入力[ディディミアム]。
- 5ノーマル・オープンのリレー スイッチ出力[]:AC250V/DC24V、1A。
- 出力されるOptional&Definableの1つのアナログ信号:4~20mAの非直線性:0.05%FS.
デジタル通信インターフェイス
- COM1:RS232.
- COM2:RS485.
- 連結可能:ホストIPC/PLCおよびLEDの遠隔表示。
- 作動の指定
- 操作電圧
- モデル パネル土台:DC24V±20%。
- モデル耐圧防爆:AC110~240V、50/60Hz。
- 最高。パワー消費量:5W.
輪郭のサイズ
- モデル パネル土台:110×62×150mm [W×H×D]。
- モデル耐圧防爆:256×290×166mm [W×H×D]。
パネル穴開け寸法のサイズ
- モデル パネル土台:94×47 mm [W×H]。
- 実用温度:-25℃への+45℃。
- 保管温度:-30℃への+60℃。
- 相対湿度:最高。85%RH.
- モデル耐圧防爆のアプリケーション環境
- 爆発のガスの環境:地帯1&2。
- 爆発のガスの混合物のクラス:IIA、IIB。
- 爆発のガスの混合物の温度の等級:T1~T6.
- 元印:前d IIB T6 GB。
保護レベル
- モデル パネル土台のフロント・パネル:IP65.
- モデル耐圧防爆:IP65.
重量
- モデル パネル土台:およそ0.5kg。
- モデル耐圧防爆:およそ9.2kg。

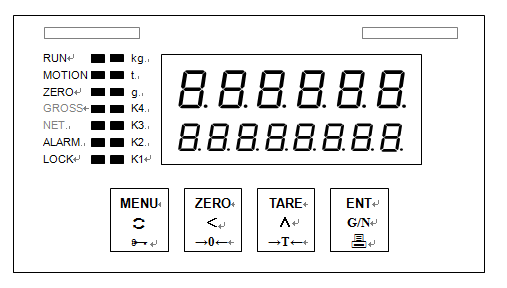

操作インターフェイス:

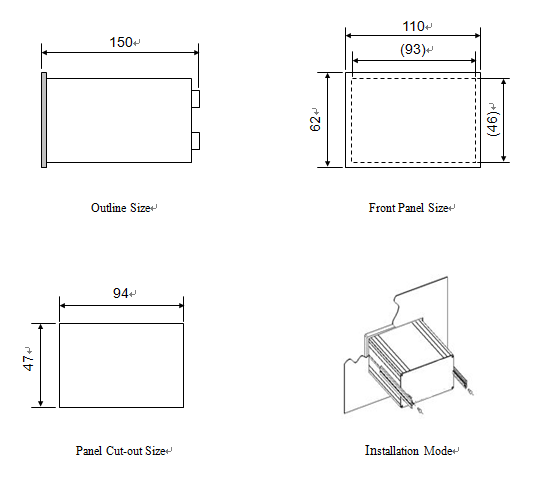

Demension:
輪郭のサイズ W×H×D [mm] |
フロント・パネルのサイズ W×H [mm] |
箱のサイズ W×H [mm] |
パネル穴開け寸法のサイズ W1×H1 [mm] |
110×62×150 | 110×62 | 93×46 | 94×47 |

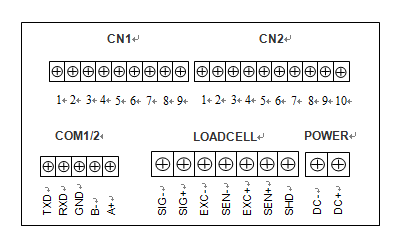

ターミナル:
適用:

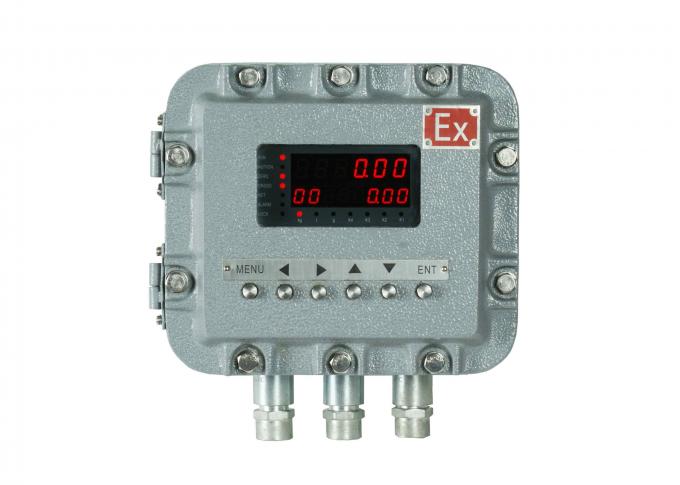

任意タイプ:耐圧防爆1つ
