詳細情報 |
|||
動作電圧: | AC220V | コミュニケーション: | RS232 |
---|---|---|---|
Loadcell: | 最高。接続して下さい8つのloadcells (350Ohm)を | 正確さの等級: | 0.5 |
保護レベル: | IP65 | ||
ハイライト: | 重量の表示器の荷重計,プロセス重量を量るシステム |
製品の説明

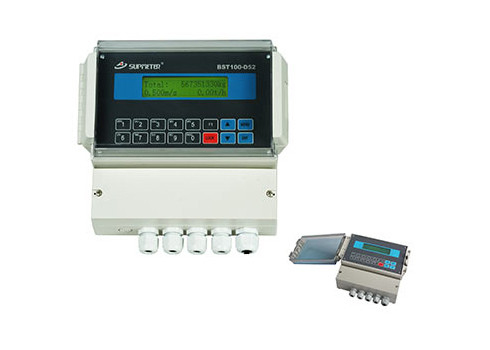

Lcdは表示器Rs232/Rs485の重量を量る送り装置のコントローラーのデジタル ベルト・コンベヤーのスケールの重量を量ります
RS232/RS485の表示器のコントローラーの重量を量るLCDデジタルのベルト・コンベヤーのスケール
主な特長:
- ベルトの計重機のために適した。
- 産業環境のために適した高い対妨信の機能のEMCの設計。
- 72MHz及びより高い算術速度の32ビット腕CPU。
- 160×32は英国の表示のための黄色緑の背景が付いているLCDの表示画面に点を打ちます。
- 主調子のMenu&Shortcutモード操作。
- 高精度∑-△A/Dの転換の技術および広範囲は脈拍の入力回路を促進します。
- 最高。関係の量:8 Loadcells (350Ω)。
- 、キー締まり自動締まり、および利用できるデジタルSetting&Calibration機能キー鍵が開きます。
- 利用できる自動車のゼロ追跡、速度の口径測定およびベルトの長さの口径測定機能。
- 流れ信号の出力のための任意AO [4~20mA]モジュール(COM1港は占められます)。
- IPC/PLC、LEDの遠隔表示、逐次印刷機構および無線モジュールを接続するための2つの任意COMポート。
- モデル壁土台のための腐食防止、防水の、ちり止めおよび耐震性の貝。
- 年の1転位/日/ヶ月あたりの重量の記録はただされ、印刷することができます。
- マルチタスク モードによって、重量を量るプロセスは変数設定および他の操作によって中断しません。
映像:
メイン メニュー
メイン メニュー | 第2メニュー | 記述 |
F1設定 | 1個のスケール[基本] | 基本的なスケール変数配置。 |
1+スケール[余分] | 余分スケール変数配置。 | |
2枚の保存/印刷物 | 重量記録的な変数配置。 | |
3 Comm。港 | 通信パラメータの配置。 | |
4表示 | ユーザ・インタフェース変数配置。 | |
5日付/時間 | 日付/時間変数配置。 | |
F2口径測定 | 1つのゼロCal。 | ゼロ価値を訂正するために荷を積まないでゼロ口径測定。 |
2スパンCal。Dyn. | スパン係数を訂正するためのローディング材料または平衡の重量との動的スパンの口径測定。 | |
3スパンCal.Stat1 | スパン係数を訂正するための連続したベルトの計重機の連続的な、安定した負荷として測定されたチェーン重量との静的なスパンの口径測定。 | |
4スパンCal.Stat2 | スパン係数を訂正するための連続したベルトの計重機の安定した負荷として測定された掛かる重量との静的なスパンの口径測定。 | |
5つのスパンのイングリッシュホーン。Seg。 | スパンの訂正の区分。動的か静的なスパンの口径測定をした後、3のためのそれ以上の訂正[広告の価値:0~60000の]線形区分は補正係数1~3.を訂正するために任意です。 | |
6つの速度Cal。 |
速度係数の口径測定。 ベルトの計重機を一定した速度で動くことを飼って下さい。ストップウォッチの使用と測定される回転の走行時間後で速度係数を訂正するためのこの操作をして下さい。 |
|
7つの長さCal。 |
ベルトの長さの口径測定。 ベルトの計重機を一定した速度で動くことを飼って下さい。ストップウォッチの使用と測定される回転の走行時間後でベルトの長さを訂正するためのこの操作をして下さい。 |
メイン メニュー | 第2メニュー | 記述 |
F3重量の記録 | 問い合わせおよび印刷物の重量の記録。 | |
F4データ清算 | 1つの明確なスクリーン |
合計された重量を取り除いて下さい。 しかし現在の転位の合計された重量は取り除かれません、従ってこの操作は転位ごとの重量の録音に対する効果をもたらしません。 |
2つの明確な重量 |
現在の転位の合計された重量および合計された重量を取り除いて下さい。 現在の転位のTotalized重量の取り除かれた価値は記録されません。 |
|
3つの明確な記録 |
合計された重量の明確な更新履歴。 しかし流れは重量を合計し、現在の転位の合計された重量は取り除かれません。 |
|
F5保証 | 自動締まる1 | 1分にキーパッド操作がないし、『F2口径測定』及び『調節可能な』 F6工場のプロセスになければ表示器はキーパッドを締め、『主要な表示インターフェイスに』自動的に戻ります。 |
キー締まる2 | キーパッドの錠。 | |
キー鍵が開く3 | キーパッドの鍵を開けること。 | |
4つのパスワード セット | Exfactoryパスワード:000001。 | |
5 RAMの調整 | 工場デフォルトへの回復。 | |
調節可能なF6工場。 | 製造業者のためのスペシャル。 | |
F7プロダクト情報。 | 問い合わせのためにだけ。 | |
1つの版いいえ。 | 版いいえ。 | |
2連続いいえ。 | 連続いいえ。 | |
3 Exfactoryの日付 | Exfactoryの日付。 | |
4つの監査のカウンター | スケール変数の修正のための監査証跡のカウンター[0~99999999]。問い合わせのためにだけ。 | |
5 Auth。コード | オーソリゼーション・コード。 |
技術仕様
の電源:AC220V±15%、最高50/60Hz。10W.
のLoadcellの刺激電圧/流れ:DC10V/250mA.
連結可能な8 Loadcells [350Ω]。
信号入力範囲の重量を量る:0~25mV.
のスピード センサの刺激電圧/流れ:DC12V/100mA.
の速度信号入力範囲:0.5~3000Hz.
COM1:任意RS232/RS485/RS422/Profibus-DP/Ethernet。
COM2:RS232.
はホストIPCの遠隔表示、Printer&Wirelessモジュールを接続します。
のCOM1による任意4~20mAアナログ出力[AO]モジュール。
の輪郭のサイズ[W×H×D]:235.5 × 227.5の× 119.5 mm。
の実用温度:-25℃~+45℃.
の保護レベル:IP65.
の正確さの等級:0.5。
FAQ:
1. サンプルは利用できますか。
はい。この製品サポートの試供品。貨物運賃に耐えることができる限り。
2. 私が順序を置きたいと思えば提供することを私はどんな詳細情報が必要としますか。
私達は次の情報を知る必要があります:持っていれば正確さ、量、特別な条件、等。
3. 割引がありますか。
大きいQTYを買ったら、はい私達に電子メールを、私達与えます大きい割引を送って下さい。
4. どんな支払い条件が利用できますか。
私達はT/T、L/C、貿易保証、安全な支払、ウェスタン・ユニオン、等を受け入れます。
5.When生産を整理しますか。
私達はあなたの支払を受け取る直後の生産を整理します。
6. いかによい製品品質を保障しますか。
私達にIQCの私達の顧客へ出荷する前のOQC部によって完全な品質管理システムが、私達のプロダクトのすべて十分に点検されますあります。
7. どの位保証期間はありますか。
私達のプロダクトのための保証期間は12かの(12かの)月です。
SUPMETERからのプロダクトがunartificial理由が普通原因で働かせてない証明され問題がSUPMETERからのテクニカル サポートの下の顧客によって解決することができなければ顧客はSUPMETERに問題となる項目を送り返すことができます。SUPMETERは必要な場合責任があります(または取り替えるため)それらを無料で修理するために。
(ノート:点検の後に、戻された商品が良好であると証明されれば悩みは顧客による不適当な操作によって引き起こされるために生じられます船積みに耐えるためにSUPMETERは責任のないです及び他は戻ることに関係した満たします。)
