詳細情報 |
|||
電源: | DC24V | 材質: | 鋼 |
---|---|---|---|
証明の正確さ: | 0.03% | 証明の正確さ: | III |
最高。Loadcellの関係数: | 4 Loadcells (350Ω) | COM ポート: | COM1:RS232;COM2:RS485 |
ハイライト: | 重量のスケールの表示器,遠隔表示が付いているデジタル表示器 |
製品の説明

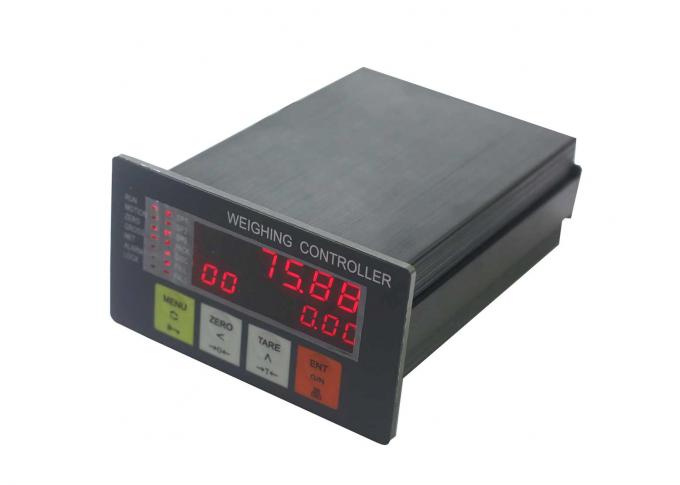

産業力の第2ピーク値の測定のコントローラーのデジタル スケールの表示器
主要出願:
Positive&Negativeの方向実時間力の価値表示
ピーク値の検出/表示保有物
出力を驚かして下さい
信号AO/Digit伝達を強制して下さい
肯定的で/否定的な/倍の方向モード
境界/DI Pulse/DI Swith/DI Jump Start&Stopモード
主な特長:
1:48MHz時計および高い算術速度の32ビット腕CPU。
2:追跡する自動車ゼロ
3:負荷口径測定、データCalibration&Segmentingの訂正
4:定義可能なAO/COM [COMポート]
技術仕様:
1.Executing標準
- CMC GB/T 7724-2008PRCの国民の標準。
- OMIL R76:2006International推薦。
- 正確さの等級:III。
- 証明の正確さ:0.03%。
- 静的な力の測定の正確さ:0.2%~0.5%。
2.Display
- 英国の特性およびディジットの表示のための6+8の赤いLEDのデジタル管。
- 力の価値表示範囲:-60,000~+60,000。
- 力容量:設定の範囲1~60,000。
- 目盛分割:任意1、2、5、10、20、50、100、200、500。
- 表示決断:1/60,000。
- 力の価値単位:任意kg、t、g、どれも。
- 小数点:任意0、0.0、0.00、0.000、0.0000。
- 表示さわやかな時間:設定の範囲0.01~1.00s。
3.Kaypad
- モデル パネル土台:4キーの英国のキーパッド。
- モデル耐圧防爆:6キーの英国のキーパッド。
- 主調子のMenu&Shortcutモード操作。
4.Loadcellインターフェイス
- 刺激電圧/最高。流れ:DC9V/120mA [4-350Ω loadcells]。
- 信号入力範囲:-22.5~+22.5mV.
- Loadcellの出力感受性:1.0~2.5mV/V.
- 内部決断1/1,000,000の24ビット∑-△ADC。
- サンプリング周波数:3200Hz.
- ゼロ漂流:±0.1μV/℃ RTI (入力に関連して)。
- 利益漂流:±5ppm/℃.
- 非直線性:0.005%FS.
5.Switch/Analogシグナル インターフェイス
- 6つのノーマル・オープン スイッチ入力[ディディミアム]。
- 5ノーマル・オープンのリレー スイッチ出力[]:AC250V/DC24V、1A。
- 出力されるOptional&Definableの1つのアナログ信号:4~20mAの非直線性:0.05%FS.
6.Digital通信用インタフェース
- COM1:RS232.
- COM2:RS485.
- 連結可能:ホストIPC/PLCおよびLEDの遠隔表示。
7.Operating指定
- 操作電圧
- モデル パネル土台:DC24V±20%。
- モデル耐圧防爆:AC110~240V、50/60Hz。
- 最高。パワー消費量:5W.

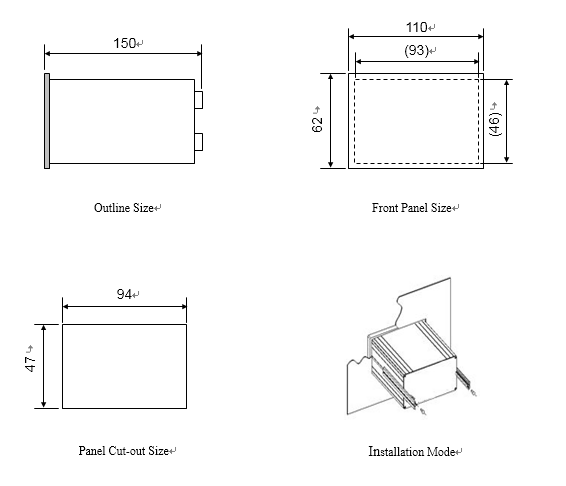

- 輪郭のサイズ
- モデル パネル土台:110×62×150mm [W×H×D]。
- モデル耐圧防爆:256×290×166mm [W×H×D]。
- パネル穴開け寸法のサイズ
- モデル パネル土台:94×47 mm [W×H]。
- 実用温度:-25℃への+45℃。
- 保管温度:-30℃への+60℃。
- 相対湿度:最高。85%RH.
- モデル耐圧防爆のアプリケーション環境
- 爆発のガスの環境:地帯1&2。
- 爆発のガスの混合物のクラス:IIA、IIB。
- 爆発のガスの混合物の温度の等級:T1~T6.
- 元印:前d IIB T6 GB。
- 保護レベル
- モデル パネル土台のフロント・パネル:IP65.
- モデル耐圧防爆:IP65.
- 重量
- モデル パネル土台:およそ0.5kg。
- モデル耐圧防爆:およそ9.2kg。
キーパッド操作
キー名 | 記述 |
【メニュー】 |
メイン メニューを入れて下さい。 出て下さい。 |
【のENT】 | 認めます入って下さい/保存/警報。 |
【の◄の】 |
カーソルは残移ります。 前の選択を表示して下さい。 |
【の►の】 |
カーソルは残移ります。 次の選択を表示して下さい。 |
【の▲の】 |
次のインターフェイスか選択を表示して下さい。 入るディジット:+1 (0~9ループ)。 |
【の▼の】 |
前のインターフェイスか選択を表示して下さい。 入るディジット:-1 (0~9ループ)。 |
速い操作 | |
【メニュー】 【Ñの】 * |
|
【の◄の】 (【の一定の】) |
セット・ポイント変数配置。 |
【の◄の】 【のゼロ】 【→0←の】 * |
|
【のENT】 (【CLSの】) * |
明確なスクリーン:ピーク把握価値の表示価値を取り除いて下さい |

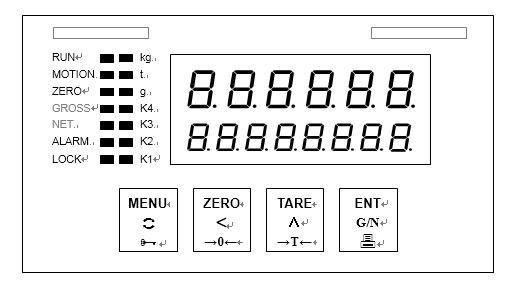

パネル土台操作インターフェイスを模倣して下さい:
映像:
取付け

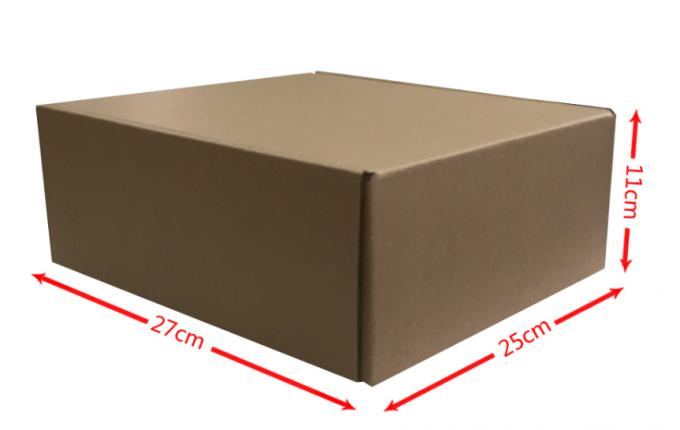

パッケージ:
