詳細情報 |
|||
| 電源: | AC85 - 264V | 材質: | 鋼 |
|---|---|---|---|
| 証明の正確さ: | 0.02% | 証明の正確さ: | III |
| 最高。Loadcellの関係数: | 8 Loadcells （350Ω） | COM ポート: | COM1:RS232;COM2:任意RS232/RS485/RS422/Profibu-DP/Ethernet |
| ハイライト: | 重量のスケールの表示器,計算器のメートル |
||
製品の説明
パッキング機械のための単一のホッパー天秤ばかりVFDデジタルの表示器
パッキング機械のための単一のホッパー天秤ばかりVFDデジタルの表示器
主要出願:
H16 [A]:単一重量を量ホッパー/袋の配給量のパッキング スケール
H16 [D]:配給量のパッキング スケールの損失重量を量ること
主な特長:
1:72MHz時計および高い算術速度の32ビット腕CPU。
2:追跡する自動車ゼロ
3:落下価値自動車の訂正
4:ターゲット バッチ計算及びターゲット バッチ ウェイト・コントロール
5:偏差警報のための自動休止
6:否定的な偏差警報のための自動再供給
7:DOsまたはAOsによる3速度の[高/中/低い]供給制御
8:定義可能なAO/COM [COMポート]
技術仕様:
1.Executing標準
- CMC GB/T 7724-2008PRCの国民の標準。
- OMIL R76:2006International推薦。
- 正確さの等級:III。
- 証明の正確さ:0.02%。
- 静的な重量を量る正確さ:0.2%~0.5%。
- パッキング正確さ:0.2%~0.5%。
2.Display
- 英国の特性およびディジットの表示のための6+10の緑VFDのデジタル管。
- 重量の表示範囲:-99,999~+999,999。
- スケール容量:設定の範囲1~999,999。
- 目盛分割:任意1、2、5、10、20、50、100、200、500。
- 表示決断:1/100,000。
- 重量単位:任意kg、t、g、どれも。
- 小数点:任意0、0.0、0.00、0.000、0.0000。
- 表示さわやかな時間:設定の範囲0.01~1.00s。
3.Kaypad
- 8キーの英国のキーパッド。
- 主調子のMenu&Shortcutモード操作。
4.Loadcellインターフェイス
- 刺激電圧/最高。流れ:DC10V/250mA [8-350Ω loadcells]。
- 信号入力範囲:0~25mV.
- Loadcellの出力感受性:1.0~2.5mV/V.
- 内部決断1/1,000,000の24ビット∑-△ADC。
- サンプリング周波数:400Hz.
- 特別な反振動デジタルろ過のアルゴリズム。
- ゼロ漂流:±0.1μV/℃ RTI （入力に関連して）。
- 利益漂流:±5ppm/℃.
- 非直線性:0.005%FS.
5.Switch/Analogシグナル インターフェイス
- 7つのノーマル・オープン スイッチ入力[ディディミアム]。
- 12ノーマル・オープンのトランジスター スイッチ出力[]:DC24V、500mA。
- 出力されるOptional&Definableの1つのアナログ信号[AO]:4~20mAの非直線性:0.05%FS.
6.Digital通信用インタフェース
- COM1:RS232.
- 任意COM2:RS232/RS485/RS422/Profibus-DP/Ethernetモジュール。
- 連結可能:ホストIPC/PLC、LEDの遠隔表示、逐次印刷機構および無線モジュール。
7.Report印刷物
任意操作電圧
- 操作電圧1:DC24V±20%。
- 操作電圧2:AC85~264V、50/60Hz。
- 操作電圧3:AC220V±15%、50/60Hz。
- それらの1形成するために放して下さい。
最高。パワー消費量:10W.
輪郭のサイズ
- モデル パネル土台:164×82×188mm [W×H×D]。
- モデル耐圧防爆:340×390×205mm [W×H×D]。
パネル穴開け寸法のサイズ
- モデル パネル土台:153×77mm [W×H]。
実用温度:-25℃への+45℃。
保管温度:-30℃への+60℃。
相対湿度:最高。85%RH.
モデル耐圧防爆のアプリケーション環境
- 爆発のガスの環境:地帯1&2。
- 爆発のガスの混合物のクラス:IIA、IIB。
- 爆発のガスの混合物の温度の等級:T1~T6.
- 元印:前d IIB T6 GB。
保護レベル
- モデル パネル土台のフロント・パネル:IP65.
- モデル耐圧防爆:IP65.
重量
- モデル パネル土台:およそ1.6kg。
- モデル耐圧防爆:およそ19.2kg。
キーパッド操作
| キー名 | 記述 |
| 【メニュー】 | メイン メニュー/出口を書き入れて下さい。 |
| 【のENT】 | 認めます入って下さい/保存/警報。 |
| 【の◄の】 | カーソルは残移ります。 |
| 【の►の】 | カーソルは正しく移ります。 |
| 【の▲の】 |
前のインターフェイスか選択を表示して下さい。 |
| 【の▼の】 |
次のインターフェイスか選択を表示して下さい。 |
| 速い操作 | |
|
【Ñの】 |
|
| 【の一定の】 | 調理法変数配置。 |
| 【G/Nの】 | 総重量/純の重量の表示スイッチ。 |
|
【の→C←の】 |
負荷口径測定。 |
|
【→0←の】 |
|
|
【の→T←の】 |
|
| 【、】 * | 記録的な問い合わせ。 |
| 【/】 * | 明確なスクリーン:供給の重量、合計された重量およびバッチ計算の表示価値を取り除いて下さい。 |
| 【の‡の】 * | 時間の表示および設定。 |
| 【の±の】 | 『+』/『-』スイッチ。 |
| 【6の】 |
主要な表示インターフェイス:
|

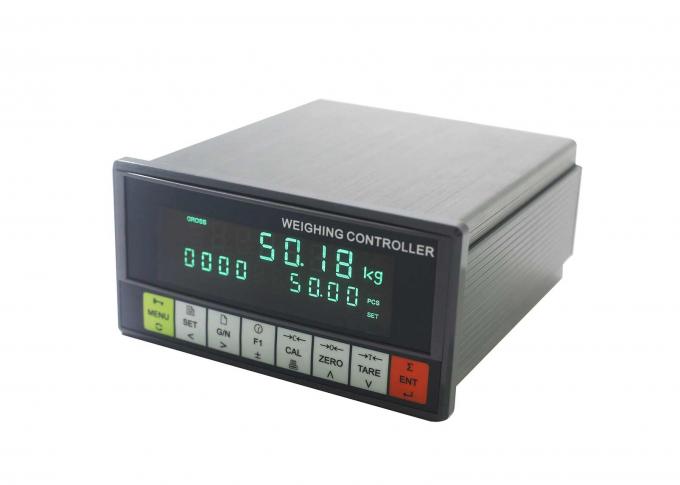

パッキング機械のための単一重量を量ホッパー デジタル スケールの表示器の配給量のパッキング コントローラー

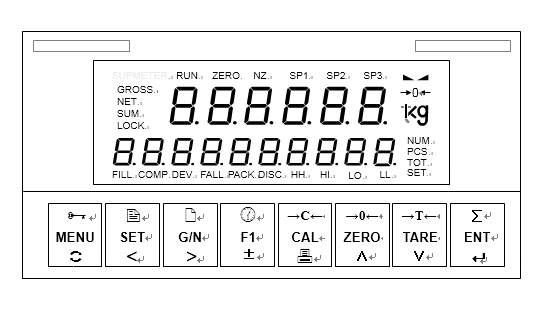

モデル パネル土台操作インターフェイス:

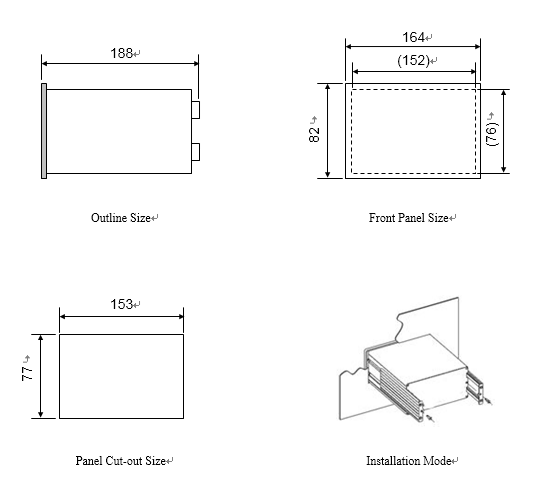

取付け:

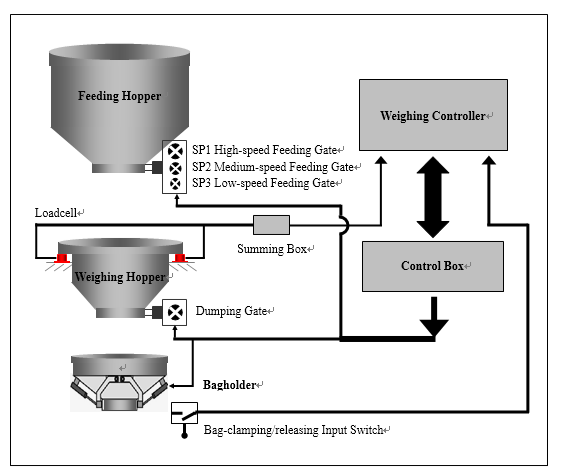

APP1.1/APP1.3単一ホッパー重量を量るモードのための系統図:

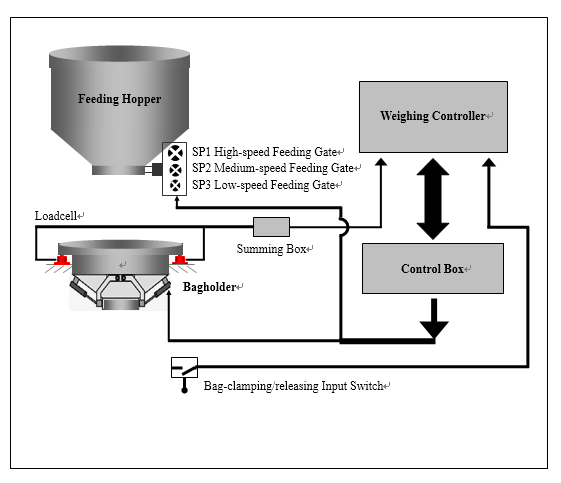

APP2袋重量を量るモードのための系統図:

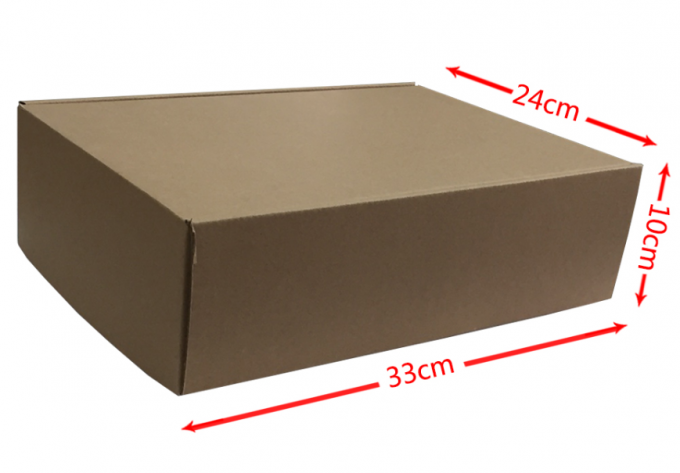

パッケージ:
