詳細情報 |
|||
電源: | AC85 - 264V | ディディミアム: | 7 |
---|---|---|---|
行う: | 12 | COM1: | RS232 |
COM2: | 任意RS2332/RS485/Ethernet | ||
ハイライト: | デジタル荷重計の表示器,デジタル表示装置のシステムおよび表示器 |
製品の説明
デジタル重量の表示器の反振動デジタルろ過のアルゴリズムを区分するVFDの配給量
VFDの配給量の5材料の配給量の区分のスケールのための区分のコントローラーのDigtalの重量の表示器
主な特長:
- 5 Material&2速度の供給を用いる配給量の区分のスケールのために適した[単一スケール モード]。
- 産業環境のために適した高い対妨信の機能のEMCの設計。
- 72MHz時計及びより高い算術速度の32ビット腕CPU。
- 英国の特性およびディジットの表示のための6+10の緑VFDのデジタル管。
- 8キーの英国のキーパッド。
- 主調子のMenu&Shortcutモード操作。
- 1/1,000,000の内部決断およびサンプリング周波数400Hzの24ビット高精度および高速∑-△A/Dの転換モジュール。
- 重量信号が変わる場合の負荷受容器に強い振動がある場合の重量を量る安定性および正確さを保障するための特別な反振動デジタルろ過のアルゴリズム、および急速な応答の機能。
- 最高。関係の量:8 Loadcells (350Ω)。
- 自動車の利用できるゼロ最初の口径測定後パワーの、自動車のゼロ追跡、ゼロ微調整、ゼロ口径測定および負荷口径測定機能。
- 任意データ口径測定機能。
- 自動締まり、キー締まり、キー鍵が開き、デジタル、Setting&Calibrationそして利用できる入力/出力の検定関数。
- 7つのノーマル・オープン スイッチ入力[ディディミアム]および12ノーマル・オープンのトランジスター スイッチ出力[]。
- 供給制御のための任意『ハイ・ロー速度の供給』 DOs。任意低速供給モード:連続的なモード供給および供給モードをじりじり動かすこと。
- 1重量信号の出力されるか、または『ハイ・ロー速度の供給』制御のための任意および定義可能なアナログ信号AO [4~20mA]。任意『落下価値自動訂正』機能。
- 区分制御のための10の調理法。
- 任意『落下価値自動訂正』機能。
- 任意『偏差警報のための自動休止』、『総重量の上限警報』および『手動休止』機能のための自動休止。
- 任意『ターゲット バッチ制御』機能[終えられてターゲット バッチ計算が区分プロセスは自動的に停止します]。
- 利用できる『区分プロセス パワー保護』機能。
- 接続のホストIPC/PLC、LEDの遠隔表示、逐次印刷機構および無線モジュールのための2つの任意COMポート。
- 現在のバッチ記録は自動的にそして手動で印刷することができます。
- 500の歴史的バッチ記録、合計のレポートおよび調理法はただされ、印刷することができます。
- マルチタスク モードによって、weighing&controlプロセスは変数設定および他の操作によって中断しません。
映像
技術仕様
- 標準の実行
- CMC GB/T 7724-2008PRCの国民の標準。
- OMIL R76:2006International推薦。
- 正確さの等級:III。
- 証明の正確さ:0.02%。
- 静的な重量を量る正確さ:0.2%~0.5%。
- 区分の正確さ:0.2%~0.5%。
- 表示
- 英国の特性およびディジットの表示のための6+10の緑VFDのデジタル管。
- 重量の表示範囲:-99,999~+999,999。
- スケール容量:設定の範囲1~999,999。
- 目盛分割:任意1、2、5、10、20、50、100、200、500。
- 表示決断:1/100,000。
- 重量単位:任意kg、t、g、どれも。
- 小数点:任意0、0.0、0.00、0.000、0.0000。
- 表示さわやかな時間:設定の範囲0.01~1.00s。
- Kaypad
- 8キーの英国のキーパッド。
- 主調子のMenu&Shortcutモード操作。
- Loadcellインターフェイス
- 刺激電圧/最高。流れ:DC10V/250mA [8-350Ω loadcells]。
- 信号入力範囲:0~25mV.
- Loadcellの出力感受性:1.0~2.5mV/V.
- 内部決断1/1,000,000の24ビット∑-△ADC。
- サンプリング周波数:400Hz.
- 特別な反振動デジタルろ過のアルゴリズム。
- ゼロ漂流:±0.1μV/℃ RTI (入力に関連して)。
- 利益漂流:±5ppm/℃.
- 非直線性:0.005%FS.
- Switch&Analogのシグナル インターフェイス
- 7つのノーマル・オープン スイッチ入力[ディディミアム]。
- 12ノーマル・オープンのトランジスター スイッチ出力[]:DC24V、500mA。
- 出力されるOptional&Definableの1つのアナログ信号[AO]:4~20mAの非直線性:0.05%FS.
- デジタル通信インターフェイス
- COM1:RS232.
- 任意COM2:RS232/RS485/RS422/Profibus-DP/Ethernetモジュール。
- 連結可能:ホストIPC/PLC、LEDの遠隔表示、逐次印刷機構および無線モジュール。
- 印刷物を報告して下さい
- 現在のバッチ記録は自動的にそして手動で印刷することができます。
- 500の歴史的バッチ記録、合計のレポートおよび調理法はただされ、印刷することができます。
- 作動の指定
- 任意操作電圧
- 操作電圧1:DC24V±20%。
- 操作電圧2:AC85~264V、50/60Hz。
- 操作電圧3:AC220V±15%、50/60Hz。
- それらの1形成するために放して下さい。
- 最高。パワー消費量:10W.
- 輪郭のサイズ
- モデル パネル土台:164×82×188mm [W×H×D]。
- モデル耐圧防爆:340×390×205mm [W×H×D]。
- パネル穴開け寸法のサイズ
- モデル パネル土台:153×77mm [W×H]。
- 実用温度:-25℃への+45℃。
- 保管温度:-30℃への+60℃。
- 相対湿度:最高。85%RH.
- モデル耐圧防爆のアプリケーション環境
- 爆発のガスの環境:地帯1&2。
- 爆発のガスの混合物のクラス:IIA、IIB。
- 爆発のガスの混合物の温度の等級:T1~T6.
- 元印:前d IIB T6 GB。
- 保護レベル
- モデル パネル土台のフロント・パネル:IP65.
- モデル耐圧防爆:IP65.
- 重量
- モデル パネル土台:およそ1.6kg。
- モデル耐圧防爆:およそ19.2kg。

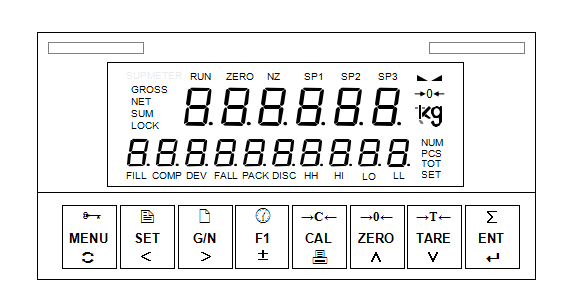

モデル パネル土台操作インターフェイス
キーパッド操作
1分にキーパッド操作がないし、『F2システム口径測定』及び『F6工場調節』のプロセスになければ、コントローラーは『主要な表示インターフェイス』に自動的に戻ります。
メニュー操作 | |
キー名 | 記述 |
【メニュー】 | メイン メニュー/出口を書き入れて下さい。 |
【のENT】 | 認めます入って下さい/保存/警報。 |
【の◄の】 | カーソルは残移ります。 |
【の►の】 | カーソルは正しく移ります。 |
【の▲の】 |
前のインターフェイスか選択を表示して下さい。 入るディジット:+1。 |
【の▼の】 |
次のインターフェイスか選択を表示して下さい。 入るディジット:-1。 |
速い操作 | |
【Ñの】 * |
|
【の一定の】 | M1~M5目標値の配置。 |
【G/Nの】 | 総重量/純の重量の表示スイッチ。 |
【の→C←の】 【CALの】 * |
負荷口径測定。 |
【→0←の】 【のゼロ】 * |
|
【の→T←の】 【の風袋の】 * |
|
【、】 * | 記録的な問い合わせ。 |
【/】 * | 明確なスクリーン:Tatalの供給の重量、合計された重量およびバッチ計算の表示価値を取り除いて下さい。 |
【の‡の】 * | 時間の表示および設定。 |
【の±の】 | 『+』/『-』スイッチ。 |
【6の】 |
主要な表示インターフェイス:
記録的な問い合わせの状態:印刷物の歴史的バッチ記録。 |
【のENT】 |
休止の国家:
|
*:キーを2秒の間押しておいて下さい。
徴候を示して下さい
印 | 記述 |
[総体] | 総重量の表示。 |
[網] | 純重量の表示。 |
[ロック] |
:キー ロックされた。 を離れて:キー鍵を開けられる。 |
[◣◢] | 重量は安定しています:[107] 『時間』を判断するStablityごとの重量の変動は[106] 『範囲』を判断するStablityにあります。 |
[→0←] | 現在の総重量か純重量の表示価値は『表示価値自動ゼロ範囲に』あります。 |
[kg/t/g] | 重量単位。 |
[数字] | 材料のいいえ表示。 |
[PCS] | バッチ計算の表示。 |
[幼児] |
合計された重量の表示。 総供給の重量の表示。 |
[置いて下さい] |
目標値の表示。 変数設定の国家。 |
[操業] |
:走行状態。 点滅:休止の国家。 を離れて:国家停止して下さいまたは目盛り付けの。 |
[ゼロ] | 純重量の≤の非負荷ゼロ範囲。 |
[NZ] | それはゼロ微調整をすることを割り当てました。 |
[SP1] | 高速供給。 |
[SP3] | 低速供給。 |
[盛り土] | 停止国家:重量の価値は増加しています。 |
走行状態:それは供給プロセスにあります。 | |
[COMP] |
:それは供給の重量と目標値間のcomparationをしています。 を離れて:それは比較禁止された時間に消えます。 |
[DEV] | 肯定的で/否定的な偏差警報。 |
[落下] | :落下価値自動訂正機能は開いています。 |
[ディスク] | 停止国家:重量の価値は減っています。 |
走行状態:それは投げ出すプロセスにあります。 | |
[HH] | 総重量の上限警報。 |

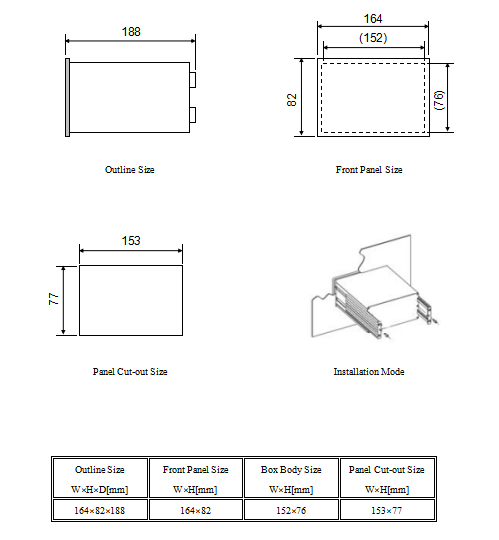

モデル パネル土台の取付け

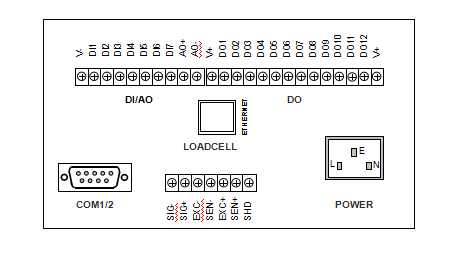

モデルAC85~264V/AC220Vターミナル

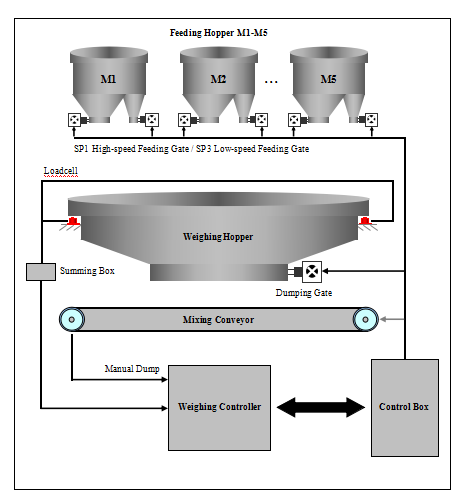

M1~M5配給量の区分システムのための系統図
