詳細情報 |
|||
| Display: | TFT Color Screen | Power Supply: | DC24V±20% |
|---|---|---|---|
| Communication Protocol: | MODBUS ASCII | IP Grade: | IP65 |
| printer: | Build in | Keypad: | English |
| ハイライト: | 塵の証拠のショベル ローダの表示器,SSはショベル ローダの表示器を覆う,USBのショベル ローダの表示器 |
||
製品の説明
技術仕様:
| ディスプレイ | 英語文字表示用の640×480 TFTカラーディスプレイ | |
| 重量表示範囲 | -99999~+999,999 | |
| システムの重量範囲 | 100~12,000kg | |
| スケール分割 | オプション 1,2,5,10,20,50kg | |
| 画面の解像度 | 100分の"000 | |
| 位置センサー入力インターフェース | 2 スイッチ信号入力 | |
| 出力電圧 | DC12V | |
| 最大出力電流 | 100mA | |
| 油圧センサーインターフェース | 2 スイッチ信号入力 | |
| 興奮電圧/最大電流 | DC12V/100mA & DC5V/100mA | |
| 信号入力範囲 | 選択可能 0~20mV,0~5V[工場設定値] | |
| ¥-△ADC | 24ビット 1000,000 内部コードを使用 | |
| 採取頻度 | 400Hz | |
| 非線形性 | 0.005%FS | |
| デジタル通信インターフェース | COM1 について | RS232 |
| 報告書を印刷する | 10000 積載記録は保存,クエリ,プリントされ,各レコードは50pcsを含むことができます. | |
| IPグレード | IP65 | |
位置センサーの仕様
- HALL型近接スイッチ
- 動作電圧:DC5~24V
- 検出距離 1~8mm
- 応答周波数 5KHz
- 静止電流:最大2mA
- 糸のサイズ:M8×1mm
- サービス温度: -25°C~+70°C
- 保護レベル:IP67
標準検知標的
- 永久磁石
- 輪郭サイズ: 30×10×5mm [L×W×T].
油圧センサーの仕様
- 動作電圧:DC5V
- 容量: 0~25MPa
- 精度: ±0.1%FS
- 出力感度: 2mV/V
- 零漂流: ±0.015%FS/°C
- 安全な過負荷 120%FS
- スレッドサイズ:M10×1mm
- サービス温度: -40°C~+125°C
- 保護レベル:IP67
システム精度
- 精度レベル:III
- 測量指標の検証精度:0.02%
- シングルバケツ重量の精度: 0.5%~1.0%
- 総重量の精度 1.0%

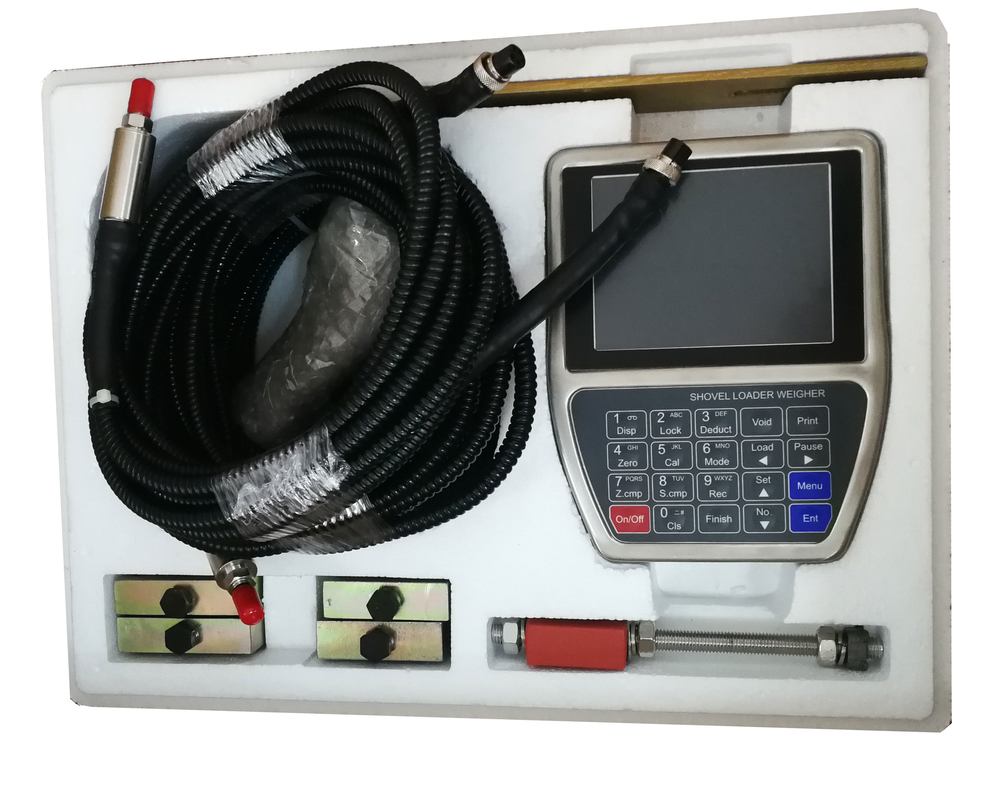

セット全体にどんな製品が含まれているか?
- 1 内蔵熱プリンター付きの計量指示器
- 1 位置センサー
- 2 油圧センサー
- 2 プレート型 3 方向接点
- 1 固定装置
操作原理
輪積載機 計量器は,輪積載機に設置された動的な計量と自動計量装置です.
輪積載機のリフター・アームが一定の高度に上げられたとき,位置センサーが計量プロセスを起動します.計量指示器は,アームリフティングオイルシリンダーの下部と上部油室から油圧信号を収集します.シグナル処理と補償後,単一バケツの荷重は自動的に取得され,総荷重に合計されます.操作者は,アラームメッセージに基づいて,現在の単一バケツ積載重量が有効かどうかを判断することができます.負の偏差値に従って最後のバケットの荷重を確認する.
システム構成

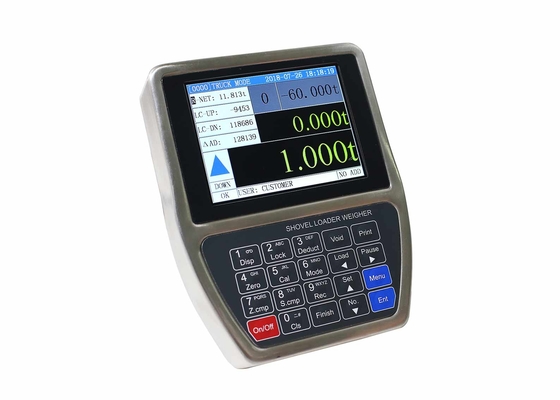

熱プリンター付きの計量指示器
1 位置センサー
2 オイル圧力センサー
2 プレート型三方向関節
ショベルローダー 高いサンプリング周波数400Hzの計量システム,ホイールローダーの秤
BST106-N59[B] 1~12tの負荷容量を持つホイールローダーシリーズに適しています.
新しいショベルローダー重量制御器 BST106-N59[B]は金属油圧センサーパイプと金属位置センサーパイプで,使用寿命を効果的に延長することができます.注文するときに注意を払う必要があります.:
1オーダーするときに正確な長さを教えて下さい.
2ローダーの三方向関節が特殊な場合は,あなたがインストールしたいローダーのモデル番号を教えてください.

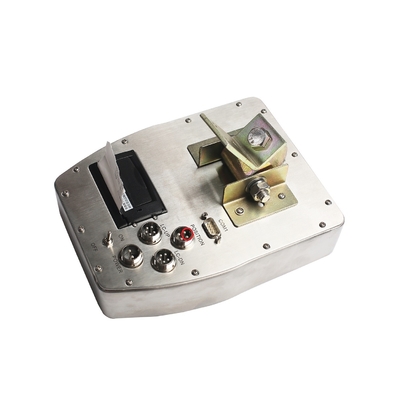

3. 標準設定は,内蔵プリンタで,あなたが外部でプリンタを接続したい場合は,それは大丈夫です,注文時に私たちに教えて下さい.
配送方式:
産業環境のための高抗詰め物EMC設計
逆極性保護付きのDC24V電源入力
32 ビット ARM CPU 72MHz より高い算数速度
防塵ステンレス鋼殻 IP65 保護レベル
英語表示と入力付きの 640×480 TFT ディスプレイ画面.
内部解像度1/1の24ビット Σ-△ADC000,000.
高サンプリング周波数 400Hz
特殊な抗振動デジタルフィルタリングアルゴリズムにより 精密な計量,安定した表示,迅速な対応が可能です
特殊加速補償アルゴリズム
10000のロード記録が保存できます.
1枚のレコードには50個の単一のバケツの積載重量が含まれます.
システム精度
精度レベル:III.
体重指標の検証精度:0.02%
単一バケツ重量の精度: 0.5%~1.0%
総負荷重量の精度: 1.0%
