製品の説明

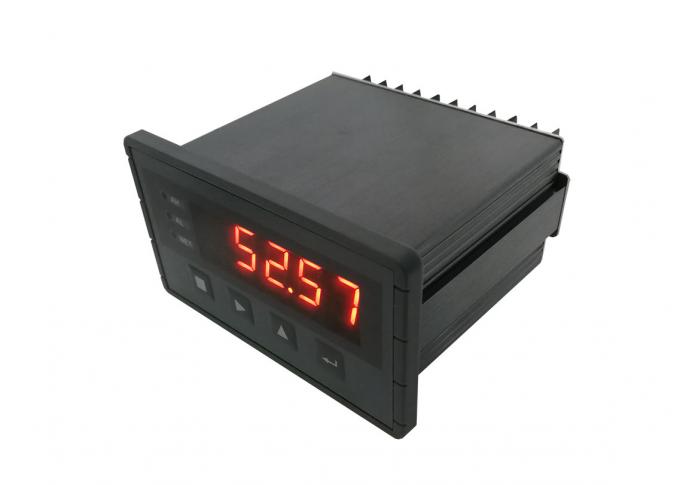

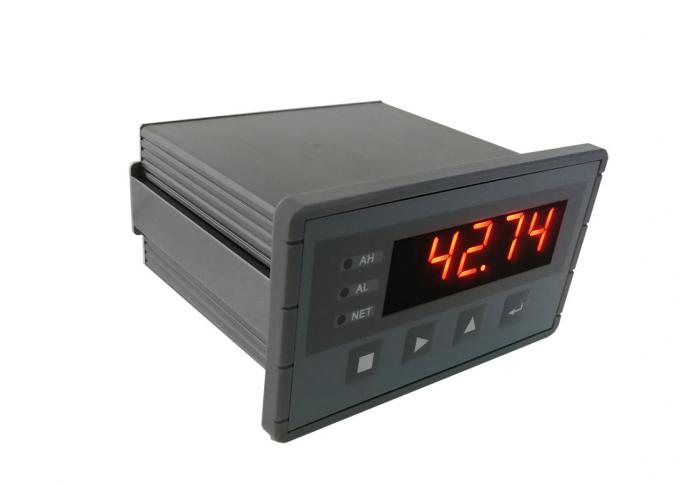

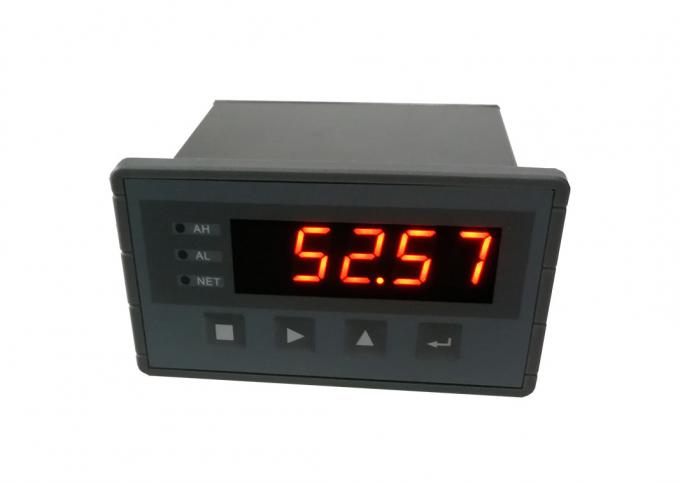

小型デジタル重量の表示器のコントローラー

重量/力の表示が付いている小型重量を量る力の測定のコントローラーのデジタル重量の表示器

     主な特長:

• 適用:重量/力の表示、ピーク値のDetection&Displayの保有物、セット・ポイントおよびAO/Digit伝達は出力します。
• 4任意セット・ポイントは出力モードをします:重量の限界はモードを驚かします、重量の増分は出力モードをします、重量の漸減は出力モードをし、重量セクションは出力モードをします。
• 産業環境のために適した高い対妨信の機能のEMCの設計。
• 48MHz時計及びより高い算術速度の32ビット腕CPU。
• 英国の特性およびディジットの表示のための5つの赤いLEDのデジタル管。
• Menu&Shortcutモード操作。
• 1/1,000,000の内部決断およびサンプリング周波数1280Hzの24ビット高精度および高速∑-△A/Dの転換モジュール。
• 重量信号が変わる場合の負荷受容器に強い振動がある場合の重量を量る安定性および正確さを保障するための特別な反振動デジタルろ過のアルゴリズム、および急速な応答の機能。
• 接続の『【mV】出力タイプLoadcell』ののための任意重量を量る入力信号mV、VおよびmAは、『【V】電圧送信機』の重量を量るタイプおよび『送信機』の重量を量る【mA】現在の出力タイプ出力しました。
• 自動車の利用できるゼロ最初の口径測定後パワーの、自動車のゼロ追跡、ゼロ微調整、ゼロ口径測定および負荷口径測定機能。
• 任意データ口径測定、スパンの訂正を区分することおよび重量の計算を区分することは作用します。
• 自動締まり、キー締まり、キー鍵が開き、デジタル、Setting&Calibrationそして利用できる入力/出力の検定関数。
• 上限および低限のアラーム シグナルを出力するためのノーマル・オープンおよび普通閉鎖した接触が付いている2つのリレー スイッチ。
• 1任意および定義可能なアナログ信号の出力[AO:0~20mA]。
• 接続のホストIPC/PLCおよびLEDの遠隔表示のための任意RS232およびRS485 COMポート。
• マルチタスク モードによって、重量を量るプロセス、警報出力および信号伝達は変数設定および他の操作によって中断しません。

     技術仕様

• 標準の実行

• CMC GB/T 7724-2008PRCの国民の標準。
• OMIL R76:2006International推薦。
• 正確さの等級:III。
• 証明の正確さ:0.03%。
• 静的な重量を量る正確さ:0.2%~0.5%。

• 表示

• 英国の特性およびディジットの表示のための5つの赤いLEDのデジタル管。
• 重量の表示範囲:-9,999~+99,999。
• スケール容量:設定の範囲1~99,999。
• 目盛分割:任意1、2、5、10、20、50、100、200、500。
• 表示決断:1/50,000。
• 小数点:任意0、0.0、0.00、0.000、0.0000。
• 表示さわやかな時間:設定の範囲0.01~1.00s。

• Kaypad

• Menu&Shortcutモード操作のための4キーのキーパッド。

• シグナル インターフェイスの重量を量ること

• 刺激電圧/最高。流れ1:8-350Ω loadcellsのためのDC5V/120mA。
• 刺激電圧/最高。流れ2:送信機の重量を量るためのDC12V/100mA。
• 接続の『【mV】出力タイプLoadcell』の重量を量る、『送信機』の【V】電圧出力タイプおよび『送信機』の重量を量る【mA】現在の出力タイプのための任意重量を量る入力信号mV、VおよびmA。
• 【mVの】信号入力範囲:0~19.5mV [Loadcellの出力感受性:1.0~3.5mV/V]。
• 【Vの】信号入力範囲:0~2.5V、0~5V、0~10V。
• 【mAの】信号入力範囲:0~20mA.
• 内部決断1/1,000,000の24ビット∑-△ADC。
• サンプリング周波数:1280Hz.
• 特別な反振動デジタルろ過のアルゴリズム。
• ゼロ漂流:±0.1μV/℃ RTI （入力に関連して）。
• 利益漂流:±5ppm/℃.
• 非直線性:0.005%FS.

• Switch&Analogのシグナル インターフェイス

• 上限および低限のアラーム シグナルを出力するためのノーマル・オープンおよび普通閉鎖した接触が付いている2つのリレー スイッチ。
• リレー スイッチの接点容量:AC250V/DC24V、1A。
• 出力されるOptional&Definableの1つのアナログ信号[AO]:0~20mAの非直線性:0.05%FS.

•
  デジタル通信インターフェイス

• COM1:任意RS232。
• COM2:任意RS485。
• 連結可能:ホストIPC/PLCおよびLEDの遠隔表示。

• 作動の指定

• 操作電圧:DC24V±20%。
• 最高。パワー消費量:5W.
• 輪郭のサイズ:107×60×100mm [W×H×D]。
• パネル穴開け寸法のサイズ:94×47mm [W×H]。
• 実用温度:-25℃への+45℃。
• 保管温度:-30℃への+60℃。
• 相対湿度:最高。85%RH.
• フロント・パネルの保護レベル:IP65.
• 重量:およそ0.3kg。

     キーパッド操作

1分にキーパッド操作がないし、『F2システム口径測定』及び『F6工場調節』のプロセスになければ、コントローラーは『主要な表示インターフェイス』に自動的に戻ります。
