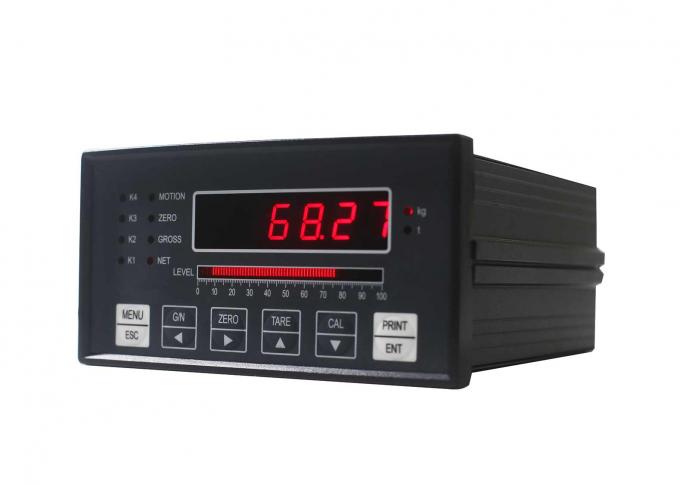

物質的で水平な重量を量るコントローラーの電子重量を量る表示器

     主な特長:

• ホッパ スケール、重量計、3材料及び単一速度の供給を用いる単一材料及び二重速度の供給および配給量の区分のスケールが付いている配給量の供給のスケールのために適した。
• 産業環境のために適した高い対妨信の機能のEMCの設計。

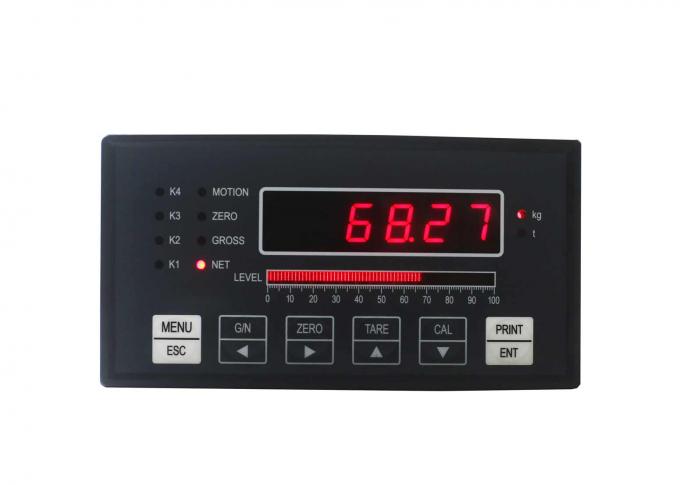

• モデルLED:英国の特性およびディジットの表示のための6つの赤いLEDのデジタル管;パーセントの表示のための64区分LED。
• モデルVFD:英国の特性およびディジットの表示のための6つの緑VFDのデジタル管。
• 6キーの英国のキーパッド。
• 主調子のMenu&Shortcutモード操作。
• 1/1,000,000の内部決断およびサンプリング周波数200Hzの24ビット高精度および高速∑-△A/Dの転換モジュール。
• 重量信号が変わる場合の負荷受容器に強い振動がある場合の重量を量る安定性および正確さを保障するための特別な反振動デジタルろ過のアルゴリズム、および急速な応答の機能。
• 最高。関係の量:8 Loadcells （350Ω）。
• 自動車の利用できるゼロ最初の口径測定後パワーの、自動車のゼロ追跡、ゼロ微調整、ゼロ口径測定および負荷口径測定機能。
• 任意データ口径測定機能。
• 自動締まり、キー締まり、キー鍵が開き、デジタル、Setting&Calibrationそして利用できる入力/出力の検定関数。
• 1任意および定義可能なアナログ信号の出力[AO:4~20mA]。
• 3つのノーマル・オープン スイッチ入力[ディディミアム]および4ノーマル・オープンのリレー スイッチ出力[]。
• 接続のホストIPC/PLC、LEDの遠隔表示、逐次印刷機構および無線モジュールのための2つの任意COMポート。
• レポート、配給量の供給のレポートおよび配給量の区分のレポートの重量を量るホッパーは印刷することができます。
• マルチタスク モードによって、weighing&controlプロセスは変数設定および他の操作によって中断しません。

     映像

技術仕様

• 標準の実行

• CMC GB/T 7724-2008PRCの国民の標準。
• OMIL R76:2006International推薦。
• 正確さの等級:III。
• 証明の正確さ:0.02%。
• 静的な重量を量る正確さ:0.2%~0.5%。
• 区分の正確さ:0.2%~0.5%。

• 表示

• モデルLED:英国の特性およびディジットの表示のための6つの赤いLEDのデジタル管;パーセントの表示のための64区分LED。
• モデルVFD:英国の特性およびディジットの表示のための6つの緑VFDのデジタル管。
• 重量の表示範囲:-99,999~+99,999。
• スケール容量:設定の範囲1~99,999。
• 目盛分割:任意1、2、5、10、20、50、100、200、500。
• 表示決断:1/100,000。
• 重量単位:任意kg、t、g、どれも。
• 小数点:任意0、0.0、0.00、0.000、0.0000。
• 表示さわやかな時間:設定の範囲0.01~1.00s。

• Kaypad

• 6キーの英国のキーパッド。
• 主調子のMenu&Shortcut操作。

• Loadcellインターフェイス

• 刺激電圧/最高。流れ:DC10V/250mA [8-350Ω loadcells]。
• 信号入力範囲:0~25mV.
• Loadcellの出力感受性:1.0~2.5mV/V.
• 内部決断1/1,000,000の24ビット∑-△ADC。
• サンプリング周波数:200Hz.
• 特別な反振動デジタルろ過のアルゴリズム。
• ゼロ漂流:±0.1μV/℃ RTI （入力に関連して）。
• 利益漂流:±5ppm/℃.
• 非直線性:0.005%FS.

• Switch&Analogのシグナル インターフェイス

• 3つのノーマル・オープン スイッチ入力[ディディミアム]。
• 4ノーマル・オープンのリレー スイッチ出力[]:AC250V/DC24V、1A。
• 出力されるOptional&Definableの1つのアナログ信号[AO]:4~20mAの非直線性:0.05%FS.

•

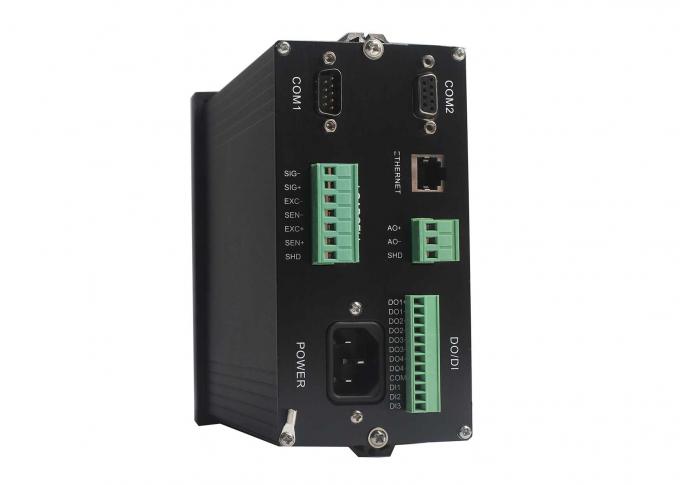

  デジタル通信インターフェイス

• COM1:固定構成RS232&RS485。それらの1使用するために放して下さい。
• COM2:任意RS232/RS485/RS422/Profibus-DP/Ethernetモジュール。
• 連結可能:ホストIPC/PLC、LEDの遠隔表示、逐次印刷機構および無線モジュール。

• 印刷物を報告して下さい

• レポート、配給量の供給のレポートおよび配給量の区分のレポートの重量を量るホッパーは印刷することができます。

• 作動の指定

• 任意操作電圧

• 操作電圧1:DC24V±20%。
• 操作電圧2:AC220V±15%、50/60Hz。
• モデル パネル土台:それらの1形成するために放して下さい。
• 耐圧防爆壁土台/モデルを模倣して下さい:それらの1使用するために放して下さい。

• 最高。パワー消費量:10W.
• 輪郭のサイズ

• モデル パネル土台[DC24V]:170×91×184mm [W×H×D]。
• モデル パネル土台[AC220V]:160×84×188mm [W×H×D]。
• モデル壁土台:202×305×90mm [W×H×D]。
• モデル耐圧防爆:340×390×205mm [W×H×D]。

• パネル穴開け寸法のサイズ

• モデル パネル土台:151×76mm [W×H]。

• 実用温度:-25℃への+45℃。
• 保管温度:-30℃への+60℃。
• 相対湿度:最高。85%RH.
• モデル耐圧防爆のアプリケーション環境

• 爆発のガスの環境:地帯1&2。
• 爆発のガスの混合物のクラス:IIA、IIB。
• 爆発のガスの混合物の温度の等級:T1~T6.
• 元印:前d IIB T6 GB。

• 保護レベル

• モデル パネル土台のフロント・パネル:IP65.
• モデル壁土台:IP65.
• モデル耐圧防爆:IP65.

• 重量

• モデル パネル土台:およそ1.5kg。
• モデル壁土台:およそ3.4kg。
• モデル耐圧防爆:およそ19.2kg。

キーパッド操作

1分にキーパッド操作がないし、『F2システム口径測定』及び『F6工場調節』のプロセスになければ、コントローラーは『主要な表示インターフェイス』に自動的に戻ります。

州の徴候
