詳細情報 |
|||
| 電源: | AC220V | 材料: | 鋼 |
|---|---|---|---|
| フロー制御の正確さ: | 0.5%~1.0% | 正確さの等級: | 0.5 |
| 最高。Loadcellの関係数: | 8 Loadcells （350Ω） | COM ポート: | COM1:任意RS232/RS485/RS422/Profibu DP/イーサネット;COM2:RS485 |
| ハイライト: | プログラム可能な荷重計のコントローラー,荷重計の表示器 |
||
製品の説明
コンベア スケールのためのちり止めのDuraliumベルトの計重機のコントローラーそしてスピード センサ
主な特長:
- 産業環境のための高い反込み合いとのEMCの設計。
- 72MHz時計及び高い算術速度の32ビット腕CPU。
- 7つの背景色の128×64 LCDの表示画面。
- 内部決断1/1,000,000の24ビット∑-△ADC。
- 高いサンプリング周波数400Hz。
- 精密な重量を量ること、安定した表示および急速な応答のための特別な反振動デジタルろ過のアルゴリズム。
- ゼロ口径測定及び自動車のゼロ追跡。
- スパンの口径測定及び区分の訂正。
- 速度口径測定及びベルトの長さの口径測定。
- 送り装置およびベルトの計重機はDI&DOによって制御することができます。
- 速く、安定したPIDの配給量の供給制御。
- 年の1転位/日/ヶ月あたりのQueryableの記録。
- 定義可能なDI/DOAO/COM [COMポート]。
技術仕様
- 電源:AC220V±15%、最高50/60Hz。15W.
- Loadcellの刺激電圧/流れ:DC10V/250mA.
- 連結可能な8 Loadcells [350Ω]。
- 信号入力範囲の重量を量ること:0~25mV.
- スピード センサの刺激電圧/流れ:DC12V/100mA.
- 速度信号入力範囲:0.5~3000Hz.
- 3つのノーマル・オープン スイッチ入力[ディディミアム]。
- 4ノーマル・オープンのリレー出力[]:AC250V/DC24V、1A。
- 1"合計された重量』のパルス出力機構[PO]:DC5~24V、100mA。
- 2" PID制御』アナログ出力[AO]:4~20mA、0.05%FS。
- 1"流れによって置かれる』アナログ入力[AI]:4~20mA、0.05%FS。
- COM1:任意RS232/RS485/RS422/Profibus-DP/Ethernet。
- COM2:RS232.
- ホストIPCの遠隔表示、Printer&Wirelessモジュールを接続して下さい。
- 輪郭のサイズ[W×H×D]:164 × 86の× 193のmm。
- パネル穴開け寸法のサイズ[W×H]:153 × 77のmm。
- 実用温度:-25℃~+45℃.
- フロント・パネルの保護レベル:IP65.
- 正確さの等級:0.5。
- フロー制御の正確さ:0.5%~1.0%。
キーパッド操作
1分にキーパッド操作がないし、『F2システム口径測定』及び『F6工場調節』のプロセスになければ、コントローラーは『主要な表示インターフェイス』に自動的に戻ります。
| メニュー操作 | |
| キー名 | 記述 |
|
【メニュー】 （【ESCの】） |
メイン メニューを入れて下さい。 出て下さい。 |
| 【のENT】 | 入って下さい/保存。 |
| 【の▲の】 |
カーソルは上りか左を移します。 前のインターフェイスか選択を表示して下さい。 |
| 【の▼の】 |
カーソルはまたは正しく移ります。 次のインターフェイスか選択を表示して下さい。 |
| 【0~9の】 | ディジットの入力。 |
| 速い操作 | |
| 【ロックの】 |
|
| 【F1の】 | 最初の表示インターフェイスに戻して下さい。 |
| 【の一定の】 | 流れの設定値の設定。 |
| 【ADJ-の】 | 現在の-1mAを制御して下さい。 |
| 【ADJ+の】 | 現在の+1mAを制御して下さい。 |
| 【の自動】 | 『手動/自動』制御モードの選択。 |
| 【EXTの】 | 『内部/外部』流れの一定のモード切り替え。 |
| 【のゼロ】 | ゼロ口径測定。 |
| 【CALの】 | 動的スパンの口径測定。 |
| 【CLSの】 | 明確なスクリーン:totalized重量の明確な表示価値。 |
| 【RECの】 | 問い合わせおよび印刷物の重量の記録。 |
| 【の印刷物の】 | 印刷物。 |

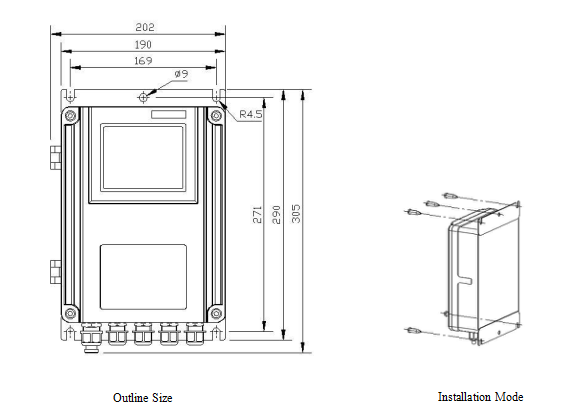

取付け:

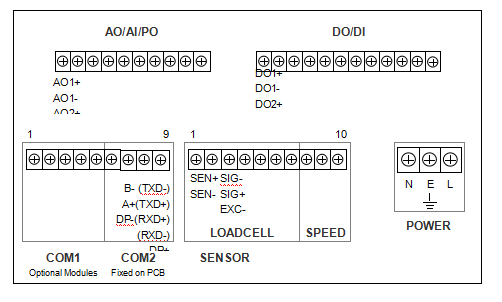

モデル横のパネル土台ターミナル:

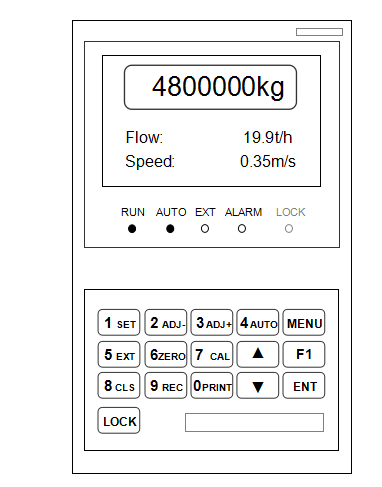

モデル壁土台操作インターフェイス:

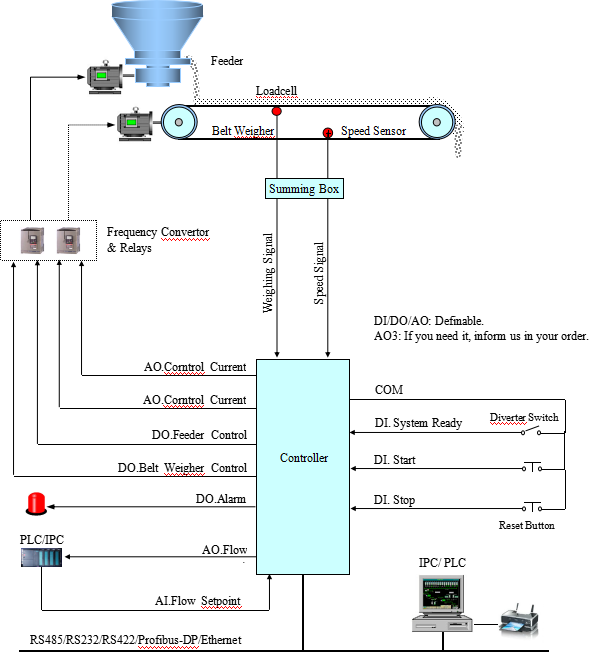

配給量の流れの自動供給システム:
