詳細情報 |
|||
| Customization: | Available | Application: | Single Scale Mode & Double Scale Mode |
|---|---|---|---|
| Verification Accuracy: | 0.02% | Static Weighing Accuracy: | 0.2%~0.5% |
| Packing Accuracy: | 0.2%~0.5% | IP Grade: | IP65 |
| ハイライト: | 重量プロセス パッキングのコントローラー,高精度な重量のパッキングのコントローラー,重量のパッキングのコントローラーの任意イーサネット ポート |
||
製品の説明
25-50kgのオープン・マウス・バッグ肥料の量的な梱包秤のための重量プロセスパッキングコントローラー

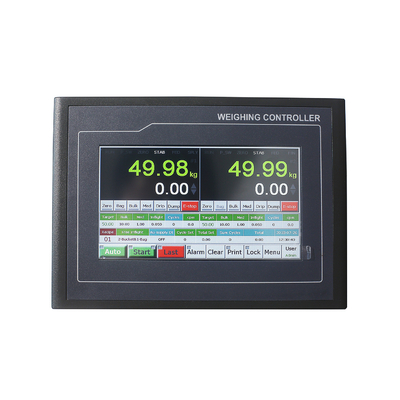

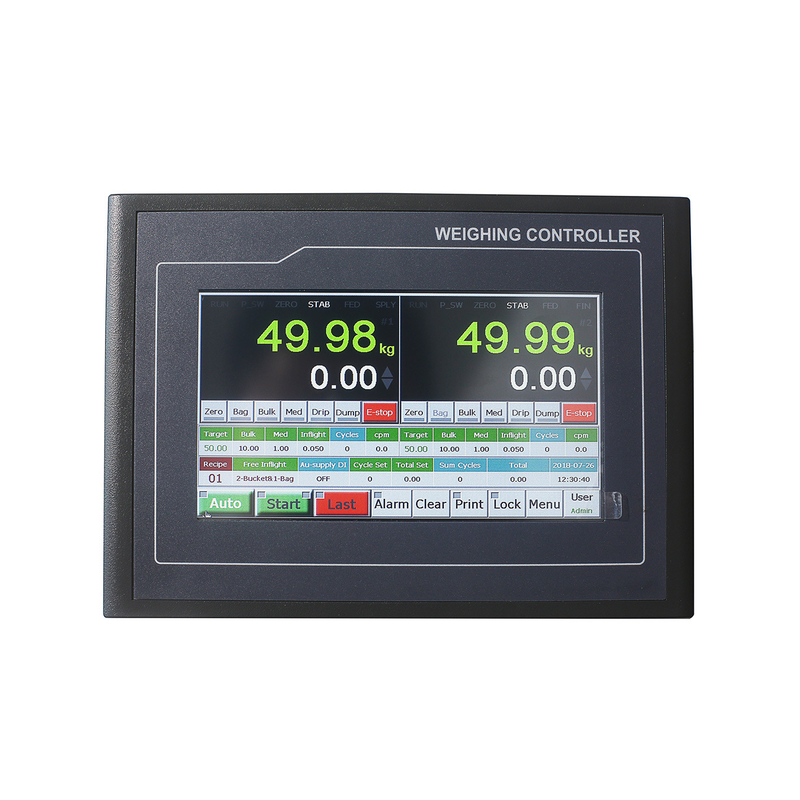

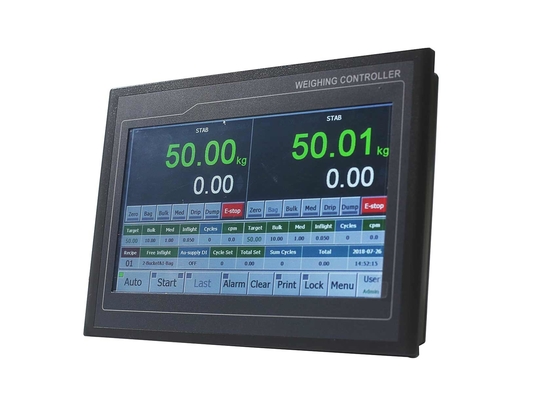

7 触覚画面
概要 サイズ: 226.5×163×56mm [W×H×D].
窓の大きさ: 153.6×86.64mm [W×H].
ボックスボディサイズ: 213×150mm [W×H].
パネルカットアウト サイズ: 215×152mm [W×H].
体重 約0.72kg
10.2 触覚画面
概要 サイズ: 274×193×56mm [W×H×D].
窓の大きさ: 220.8×132.9mm [W×H].
ボックスボディサイズ: 259×178 [W×H].
パネルカットアウトサイズ: 261×180mm [W×H].
体重 約1.2kg
テクニカル仕様
1実施基準
2.PRC GB/T 7724-2008 について
3.PRC JJG 649-2016.
4. OMIL R76-1: 2006国際勧告
5精度レベル:Ⅲ.
6検証スケール間隔数: n=3000
7構造と構成
8. 7/10.2 超軽量および超薄型TFTタッチスクリーン,内蔵された計量/制御モジュール.
9コーテックスA8CPU 600MHzクロック 128M RAM 128Mフラッシュ
10. 16ビット 800×480[7 ].または 1024×600[10.2 ].ピクセルとLEDバックライトのカラー画面.

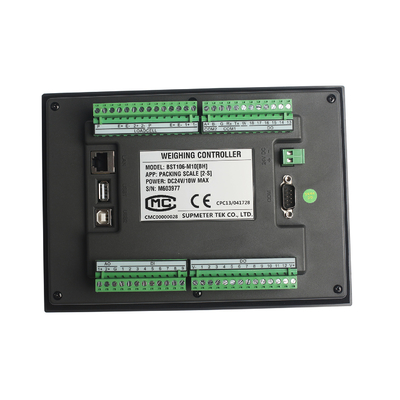

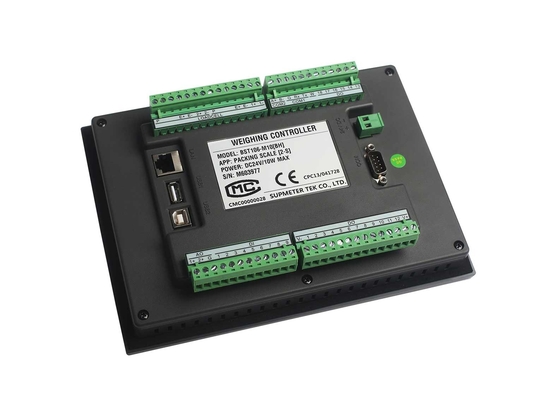

デジタル通信インターフェース
1. COM1[RS232]&COM2[RS485] ホストIPC/PLCとLEDリモートディスプレイを接続する
2. COM[RS232]は,Baud Rate 9600bps, Parity Check None, 8 データビットと 1 ストップビットを持つ RS232 シリアルプリンタを接続するためのものです.
3. USB1はUSBマウスを接続し,HMIソフトウェアをUディスクからダウンロードし,データをUディスクにコピーする.
4LAN:オプションのイーサネットポート
5バッチ記録は自動的に印刷できます
6歴史的なバッチ記録,合計レポート,レシピをクエリしてプリントすることができます.
ボタン操作
| 名前 | オペレーション | 州指標 | 許可 |
| [自動] | オート/マニュアル [緊急停止] スイッチ. |
緑:自動状態 グレー:マニュアル状態. |
すべてのユーザー |
| [スタート] | 始めよう |
緑色: 動作状態 停止状態 |
|
| [再起動] | アラームを消して 再起動 | ||
| [停止する] |
普通のストップ [最後のバッチ]. 本作が終わったら止めて |
閃く赤 | |
| [E-ストップ] | 緊急停止 | ||
| [アラーム] |
アラーム 問い合わせ / クリアアラーム 自動/一時停止状態:アラームが消えた後に実行を再開する. |
赤 警報状態 | |
| [プリント] |
報告書を印刷する:
|
||
| [ロック] |
スクリーンロック:メインユーザーインターフェイスの操作ボタンをロック/ロック解除する. 自動スクリーンロック:パラメータ [901]を参照してください. |
赤い点滅 鍵を押した 鍵が切れた |
|
| [メニュー] | メインメニューを入力します | ||
| [ユーザー] | ユーザログイン.表示:オペレーター / エンジニア / 管理者. | ||
| [ゼロ] | 手動ゼロ | 緑が点滅してる | |
| [バッグ] | バッグ・クラップ/解放要求 |
緑色:袋を塞ぐ状態 袋を解放する状態 |
|
| [大量] | 手動で起動/停止する | 緑色: 動作状態 | |
| [メディ] | 手動で起動/停止 中間給電 | ||
| [ドリップ] | 手動で起動/停止するドリブル・フィード | ||
| [ダンプ] | 手動で起動/停止します | ||
| [マット] | 手動で開始/停止する 料料の供給 給餌箱 | 緑が点滅してる | |
| [クリア] | 画面をクリアする: 給餌重量,総重量,バッチ数,サイクル速度の表示値をクリアする. |
エンジニア 管理者 |
