詳細情報 |
|||
電源: | DC24V±20% | 正確さの等級: | III |
---|---|---|---|
証明の正確さ: | 0.03% | 静的な力の測定の正確さ: | 0.2%~0.5% |
ハイライト: | 力センサーの測定表示器,計量システム産業 |
製品の説明
3方向実時間力の測定のコントローラーの荷重計の表示器ゼロ口径測定
LED表示、高いサンプリング周波数、正確さ、RS232、RS485が付いている力の測定のコントローラー
適用:
コントローラーの重量を量るBST106-B60R [F]次の機能の力測定工業で広く利用されている、:
1. 3チャネル実時間力の価値及び実時間結果として生じる力の表示
2. 3チャネル力のピーク値及び結果として生じる力のピーク値の表示
3. 実時間結果として生じる力または結果として生じる力のピーク値の上下限界は警報をする
4. RS232/RS485ディジット伝達。
主な特長:
- 主要出願:3チャネル実時間力の価値及び実時間結果として生じる力の表示、3チャネル力のピーク値及び結果として生じる力のピーク値の表示、実時間結果として生じる力または結果として生じる力のピーク値の上下限界は警報、RS232/RS485ディジット伝達をする。
- 任意結果として生じる力[F]アルゴリズム:3Dアルゴリズム[F2 =X2+Y2+Z2]およびCUSUM [累積合計]アルゴリズム[F=X+Y+Z]。
- チャネルを見本抽出するX&Y&Zは1チャネル、2チャネルおよび3チャネル力の測定のための関連変数の配置によって開閉されるできる。
- 任意力測定モード:『価値Display&Alarm実時間モード』および『ピーク値Display&Alarmモード』の。
- 『実時間結果として生じる力警報』か『結果として生じる力ピーク値警報に』の使用する出力缶をしなさい。
- 任意『自動車は』機能パワーのプロセスを後検出するPeak&Valleyの価値を入れる。
- 産業環境のために適した高い対妨信の機能のEMCの設計。
- 48MHz時計及びより高い算術速度の32ビット腕CPU。
- 英国/ディジットの表示のための白いLEDの背景が付いている2×16 LCDの表示画面。
- 1/1,000,000の内部決断および△サンプリング周波数1280Hzの24ビット高精度および高速∑-A/Dの転換モジュール。
- 力測定装置に強い振動がある場合の力の測定の安定性および正確さを保障するための特別なanti-vibrationデジタルろ過のアルゴリズム、および急速な応答の機能場合の力信号の変更。
- 最高。関係の量:8 Loadcells (350Ω)。
- 利用できるゼロ口径測定、負荷口径測定およびデータ口径測定機能。
- デジタルSetting&Calibrationおよび利用できる入力/出力の検定関数。
- 4つのノーマル・オープン スイッチ入力[ディディミアム]および2ノーマル・オープン/閉鎖したトランジスター スイッチ出力[]。
- 接続のホストIPC/PLCおよびLEDの遠隔表示のための任意RS232かRS485 COMポート。
- マルチタスク モードによって、重量を量るプロセス、警報出力および信号伝達は変数配置および他の操作によって中断しない。
Technichの指定:
表示およびキーパッド | |
表示 | 英国/ディジットの表示のための白いLEDの背景が付いている2×16 LCDの表示画面 |
キーパッド | 切り詰められた操作のための4キーのキーパッド |
Loadcellインターフェイス | |
刺激電圧/最高。現在 | DC5V/120mA [4-350Ω loadcells] |
信号によって入れられる範囲 | ±35mV |
出力感受性 | 1.0~7.0mV/V |
サンプリング周波数 | 1280Hz |
内部決断 | 1/1,000,000 |
スイッチ シグナル インターフェイス | |
ディディミアム | 4つのノーマル・オープン スイッチ入力 |
2トランジスター スイッチ出力 | |
デジタル通信 インターフェイス | |
COM1 | RS232&RS485 |
連結可能 | ホストIPC/PLCおよびLEDの遠隔表示 |
IPの等級 | IP65 |

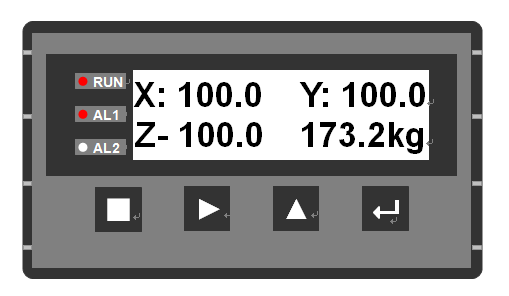

操作インターフェイス図表

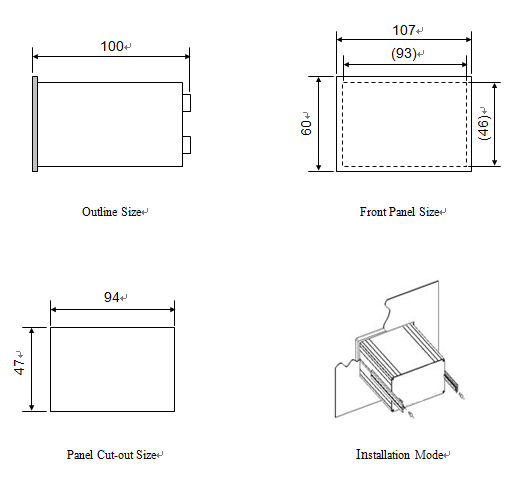

Demension:
輪郭のサイズ W×H×D [mm] |
フロント・パネルのサイズ W×H [mm] |
箱のサイズ W×H [mm] |
パネル穴開け寸法のサイズ W×H [mm] |
107×60×100 | 107×60 | 93×46 | 94×47 |

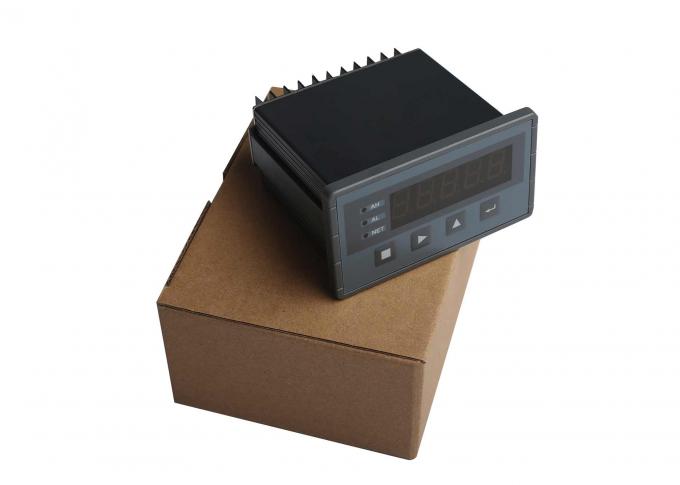

パッケージ:
