Rs232およびRS485の4チャネルの充填機のデジタル重量の表示器のコントローラー

中国 Rs232およびRS485の4チャネルの充填機のデジタル重量の表示器のコントローラー サプライヤー

大画像 :  Rs232およびRS485の4チャネルの充填機のデジタル重量の表示器のコントローラー

商品の詳細:

起源の場所: 中国
ブランド名: Supmeter
証明: CE
モデル番号: BST106-M10 (FU)

お支払配送条件:

最小注文数量: 1pcs
価格: Negotiation
パッケージの詳細: 1pcs/box
受渡し時間: 3-10仕事日
支払条件: トン/ Tは、ウェスタンユニオン
供給の能力: 毎月500枚
Contact Now
詳細製品概要
電源: DC24V ディディミアム: 9
行う: 18 AO: 2
COM/COM1: RS232 COM2: 485



Liquit Fillingweigherのための4スケールが付いているTFT接触配給量の満ちるコントローラー

. 技術仕様

  • 標準の実行
  • 中華人民共和国GB/T 7724-2008。
  • 中華人民共和国JJG 649-2016。
  • OMIL R76-1:2006International推薦。
  • 正確さの等級:Ⅲ。
  • 証明の目量の数:n=3000.
  • Structure&Configuration
  • 7"/埋め込まれた重量を量ること/制御モジュールが付いている10.2」の超軽量および極めて薄いTFTのタッチ画面。
  • 600MHz時計、128MのRAMおよび128Mのフラッシュが付いている皮質A8 CPU。
  • Display&Operation
  • 800×480 [7"]または1024×600 [10.2」]ピクセルおよびLEDのバックライトが付いている16ビット色スクリーン。
  • 写実的なユーザ・インタフェースおよび接触操作。
  • 重量の表示範囲:-99,999~+999,999。
  • スケール容量:設定の範囲1~999,999。
  • 目盛分割:任意1、2、5、10、20、50。
  • 表示決断:1/100,000。
  • 重量単位:任意g、kg、t、lb [ポンド]、oz [オンス]、UserSet。
  • 小数点の位置:任意0、0.0、0.00、0.000。
  • Loadcellインターフェイス
  • 最高。関係の量:16 Loadcells (350Ω)。
  • 刺激電圧/最高。流れ:DC5V、250mA。
  • 信号入力範囲:0~12.5mV.
  • Loadcellの出力感受性:1.0~2.5mV/V.
  • 内部決断1/1,000,000の24ビット∑-△ADC。
  • サンプリング周波数:800Hz.
  • 精密な重量を量ること、安定した表示および急速な応答のための特別な反振動デジタルろ過のアルゴリズム。
  • ゼロ漂流:±0.1μV/℃ RTI (入力に関連して)。
  • 利益漂流:±5ppm/℃.
  • 非直線性:0.005%FS.
  • Switch&Analogのシグナル インターフェイス
  • 7つの定義可能なノーマル・オープン スイッチ入力[ディディミアム]。
  • 12/18の定義可能なノーマル・オープンのトランジスター スイッチ出力[]:DC24V、500mA。
  • 出力される4 Optional&definableのアナログ信号[AO]:0~10V/Max.50mAの非直線性:0.05%FS.



  • デジタル通信インターフェイス
  • COM1 [接続のホストIPC/PLCおよびLEDの遠隔表示のためのRS232] &COM2 [RS485]。
  • ボード・レート『9600bps』、奇偶検査『どれも』、8つのデータ・ビットおよび1つのストップ・ビットとRS232逐次印刷機構を接続するためのCOM [RS232]。
  • USBのマウスを接続し、UディスクからのHMIソフトウェアをダウンロードし、そしてUディスクへデータをコピーするためのUSB1。
  • LAN:任意イーサネット ポート。
  • 印刷物を報告して下さい
  • バッチ記録は自動的に印刷することができます。
  • 歴史的バッチ記録、合計のレポートおよび調理法はただされ、印刷することができます。
  • 作動の指定
  • 操作電圧:DC24V±20%。
  • 最高。パワー消費量:10W.
  • 7" [B]タッチ画面
  • 輪郭のサイズ:226.5×163×56mm [W×H×D]。
  • 窓のサイズ:153.6×86.64mm [W×H]。
  • 箱のサイズ:213×150mm [W×H]。
  • パネル穴開け寸法のサイズ:215×152mm [W×H]。
  • 重量:およそ0.72kg。
  • 7" [S]タッチ画面
  • 輪郭のサイズ:202.5×149×56mm [W×H×D]。
  • 窓のサイズ:153.6×86.64mm [W×H]。
  • 箱のサイズ:190×136mm [W×H]。
  • パネル穴開け寸法のサイズ:192×138mm [W×H]。
  • 重量:およそ0.67kg。
  • 10.2の」タッチ画面
  • 輪郭のサイズ:274×193×56mm [W×H×D]。
  • 窓のサイズ:220.8×132.9mm [W×H]。
  • 箱のサイズ:259×178 [W×H]。
  • パネル穴開け寸法のサイズ:261×180mm [W×H]。
  • 重量:およそ1.2kg。
  • フロント・パネルの保護レベル:IP65.
  • 実用温度:-25℃への+45℃。
  • 保管温度:-30℃への+60℃。
  • 相対湿度:最高。85%RH.

ボタン操作

名前 操作 州の表示器 承認
【の自動】 自動/手動[非常停止]スイッチ。

緑:自動状態。

灰色:手動状態。

すべてのユーザー
【の開始の】 開始。

緑:走行状態。

灰色:国家を停止して下さい。

【停止】 停止[自動動く州で有効な]。
【の再上映の】 明確な警報は及びランニングを回復します。
【E停止】 非常停止。
【警報】

警報問い合わせ/明確な警報。

『自動車/休止』の国家:取り除かれる警報の後でランニングを回復して下さい。

赤:警報国家。
【の印刷物の】 印刷物を報告して下さい。 緑:自動印刷物は許可されます。
【ロックの】

スクリーン錠:/主要なユーザ・インタフェースの作動ボタンの鍵を開けること錠。

自動車のスクリーン錠:変数[901]参照して下さい。

赤く点滅:ロックされた。

灰色:鍵を開けられる。

【メニュー】 メイン メニューを入れて下さい。
【のユーザーの】 ユーザーのログイン。表示:オペレータ/エンジニア/Admin。
【のより低い】 手動より低い満ちる銃。 緑に点滅:満ちる銃は降ろしています。
【の上昇の】 手動上昇の満ちる銃。 赤く点滅:満ちる銃は動いています。
【のバルク】 手動スタート/ストップ バルク盛り土。 緑:働く状態。
【Medの】 手動スタート/ストップ中型の盛り土。
【の滴りの】 手動スタート/ストップしたたりの盛り土。
【のゼロ】 マニュアル ゼロ[パワー保護無し]。 赤く点滅。
【の風袋の】 手動風袋[パワー保護無し]。 赤く点滅。
【の明確な】 明確なスクリーン:満ちる重量、合計された重量およびバッチ計算の表示価値を取り除いて下さい。

エンジニア

管理者

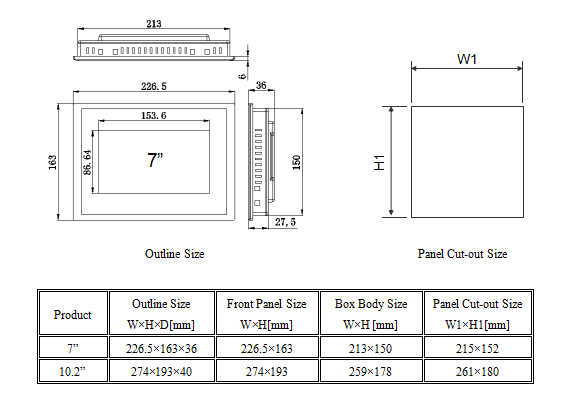

輪郭のサイズ
Rs232およびRS485の4チャネルの充填機のデジタル重量の表示器のコントローラー
     設置モード

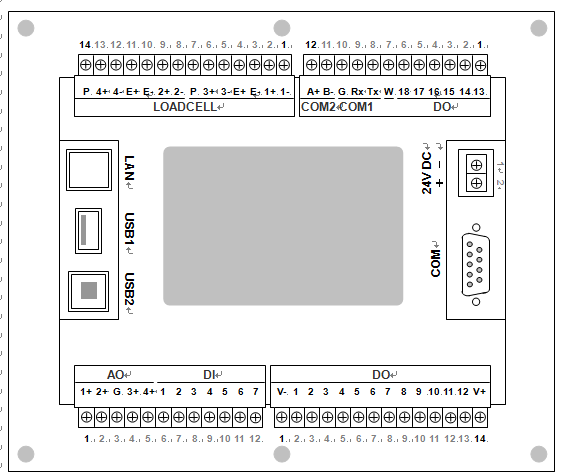

系統図

Rs232およびRS485の4チャネルの充填機のデジタル重量の表示器のコントローラー
